Ankoppelung

Im Folgenden wird die Ankoppelung des FEM-Planetenträgers an das analytisch beschriebene Getriebesystem durchgeführt. Bis zum aktuellen Zeitpunkt wird der FEM-Planetenträger sowie auch integrierte Wellen (Stegwellen und/oder Planetenbolzen) im 3D-Modell angezeigt.

Schritt 1

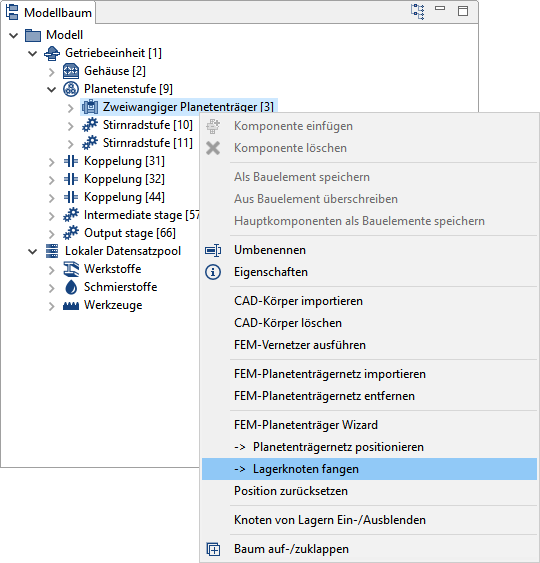

Rechtsklick im Modellbaum auf Zweiwangiger Planetenträger -> FE-Ankoppelknoten fangen
Schritt 2

Es öffnet sich ein Dialog, in dem vom Nutzer alle im FEM-Modell des Planetenträgers integrierten Wellen (Stegwellen und/oder Planetenbolzen) angehakt werden müssen. Wellen können in die Berechnung entweder als analytische Wellen oder als Teil des FEM-Planetenträgers berücksichtigt werden. Eine Doppelberücksichtigung führt zu fehlerhaften Ergebnissen und muss vermieden werden.

Soweit möglich, erfolgt eine Vorbedatung und die Felder sind ausgegraut. Ist dies nicht der Fall, so ist eine Nutzereingabe erforderlich bevor mit "Weiter" auf die nächste Seite des Dialogs gewechselt wird.

Schritt 3

Durch Klicken auf "Knoten der Lagersitze automatisch ermitteln" werden alle FE-Knoten auf dem FEM-Planetenträger ermittelt, die mit Koppelungen und/oder Lagern in Berührung stehen. Für Belastungen auf im FEM-Planetenträger integrierte Stegwellen werden ebenfalls FE-Knoten gefangen.

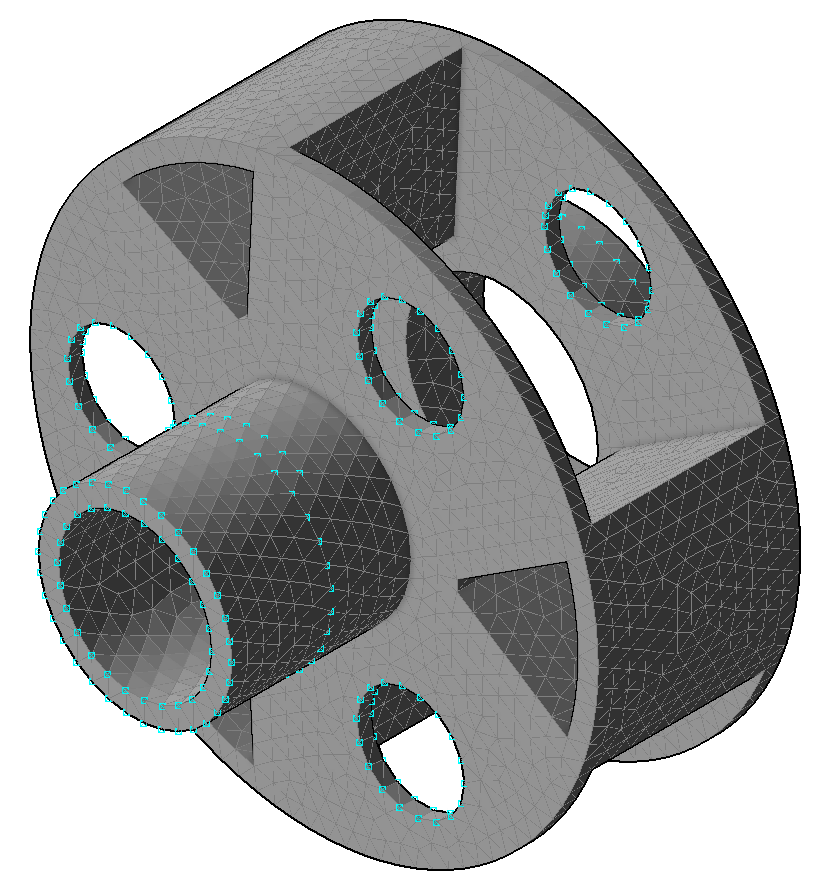

Im 3D-Modell werden die Knoten markiert.

Werden keine oder nur wenige Punkte angezeigt, muss eine Korrektur erfolgen:

  • Über die Geometrieeingaben "Innen-" und "Außendurchmesser" sowie "Breite" und "Position" im Editor auf entsprechender Koppelung kann das Fangen der FE-Knoten beeinflusst werden. Die Koppelung muss mit dem FEM-Planetenträger in Berührung stehen, um beim automatischen Fangprozess berücksichtigt zu werden.
  • Gleiches gilt für die Lager. Entweder der Innen- oder der Außenring muss mit dem FEM-Bauteil in Berührung stehen, um im automatisierten Fangprozess berücksichtigt zu werden.
  • Eventuelle Ungenauigkeiten im Netz können durch Anpassen der Toleranz in radialer und axialer Richtung ausgeglichen werden. Je größer die Toleranz gewählt wird, umso mehr Knoten werden gefangen.
  • Ist der FEM-Planetenträger im Planetengetriebe verkippt, ist eine Neupositionierung notwendig.

Zur Kontrolle der gefangenen FE-Knoten kann das Getriebe ausgeblendet werden.

Schritt 4

Nachdem der Dialog mit Klick auf "Fertigstellen" beendet wurde, sind die im FEM-Planetenträger integrierten Stegwellen und/oder Planetenbolzen aus dem 3D-Modell entfernt und es ist nur noch das FEM-Modell des Planetenträgers anstelle der integrierten analytischen Wellen sichtbar.
