Import von CAD-Geometrien

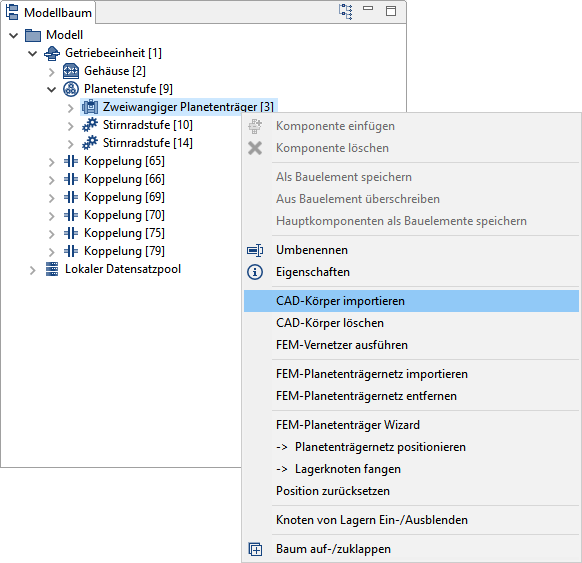

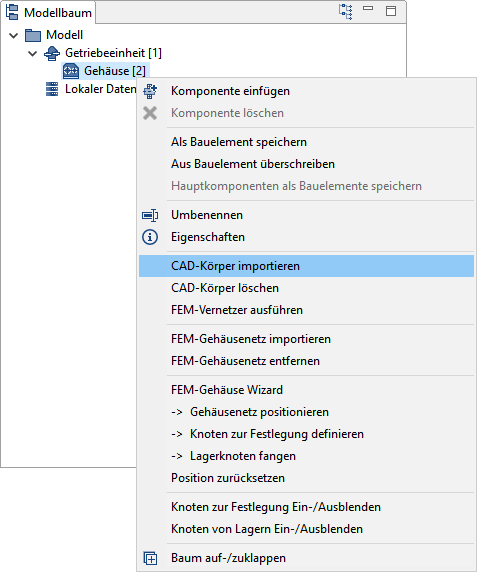

Für das Gehäuse und den Planetenträger besteht die Möglichkeit, CAD-Geometrien zu importieren. Diese Geometrie kann nach erfolgter FEM-Vernetzung und Berechnung der reduzierten Steifigkeitsmatrix für die Berechnung der Wellenverlagerungen im Gesamtsytem verwendet werden. Der Import erfolgt über Rechtsklick im Modellbaum auf Gehäuse -> CAD-Körper importieren oder Planetenträger -> CAD-Körper importieren.

Folgende CAD-Formate können importiert werden:

• STP (*.stp,*.step)
• CATIA V5 (*.CATPart)
• Inventor (*.ipt, *.iam)
• PRO/E (*.prt)
• Siemens NX (*.prt)
• Solid Edge (*.par)
• Solid Works (*.sldprt)

In einigen Fällen kann der CAD-Import für ein Bauteil fehlschlagen. Dieses generelle Problem mit der Vielzahl an existierenden CAD-Formaten und den verschiedenen Versionen kann auch hier nicht gelöst werden. Die einzig mögliche Abhilfe ist daher die Verwendung eines anderen CAD-Formates für den Import dieses Bauteils.
