Steifigkeitsberechnung

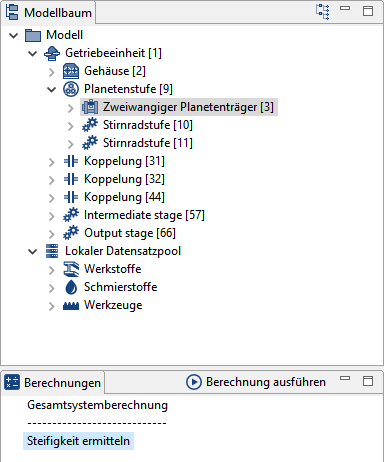

Um die Planetenträgersteifigkeit zu berechnen, muss das Rechenziel "Steifigkeit ermitteln" ausgeführt werden. Nach erfolgreicher Berechnung wird die entstandene Steifigkeitsmatrix in der Gesamtsystemberechnung berücksichtigt.

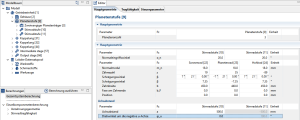

Für weitergehende Analysen kann es hilfreich sein, den "Drehwinkel um die negative u-Achse" auf der Planetenstufe [9] im Reiter "Hauptgeometrie" zu verändern. Erst nach erfolgter Berechnung der Steifigkeit wird der FEM-Planetenträger automatisch mitgedreht.

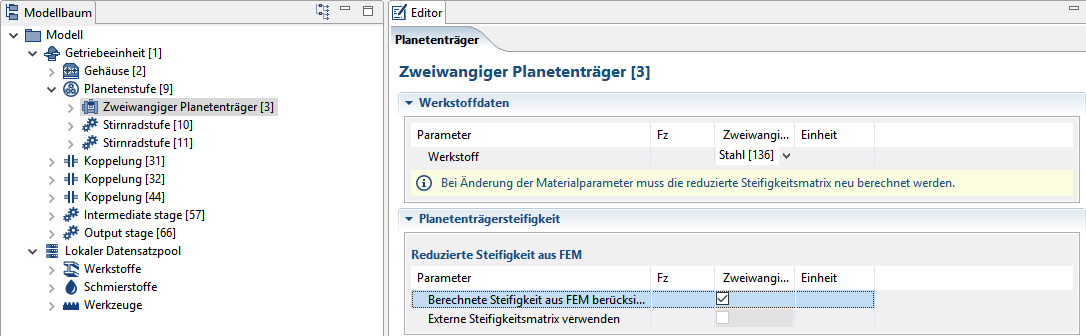

Über die Checkbox "Berechnete Steifigkeit aus FEM berücksichtigen" auf dem Planetenträger kann festgelegt werden, ob die Steifigkeitsmatrix für den FEM-Planetenträger in der Gesamtsystemberechnung berücksichtigt werden soll oder nicht. Das FEM-Modell des Planetenträgers wird in der 3D-Ansicht ausgeblendet, wenn der Haken nicht gesetzt ist.
