Positionierung

Im Folgenden wird der Import und die Positionierung eines FEM-Planetenträgers gezeigt.

Schritt 1

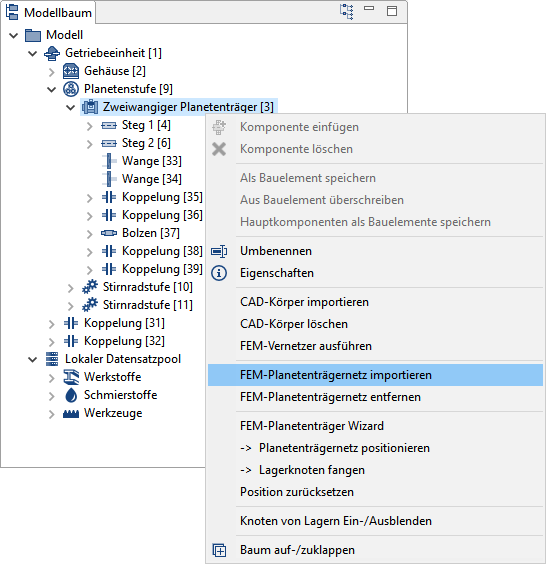

Unter der Planetenstufe befindet sich der Planetenträger. Um die Netzdatei für den Planetenträger zu laden: Rechtsklick im Modellbaum auf Zweiwangiger Planetenträger -> FEM-Planetenträgernetz importieren -> Netzdatei auswählen.

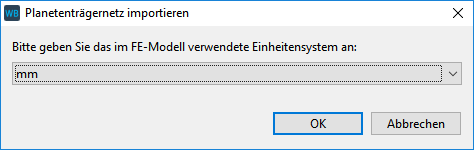

Anschließend ist die Längeneinheit, in der der Planetenträger konstruiert wurde, im Dialogfenster auszuwählen. Das Planetenträgernetz wird zunächst unabhängig vom Getriebemodell im Raum platziert.

Schritt 2

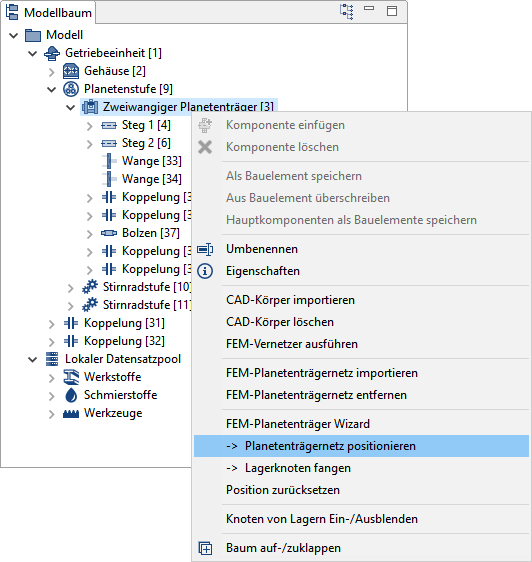

Um den Schritt-für-Schritt-Assistenten zu starten: Rechtsklick im Modellbaum auf Zweiwangiger Planetenträger -> Planetenträgernetz positionieren

Der Assistent führt nacheinander folgende Schritte aus:

  1. Planetenträger an Zentralwelle ausrichten
  2. Planetenträger an Planetenwelle ausrichten
  3. Planetenträger axial positionieren
Schritt 3
Planetenträgernetz an Zentralwelle des Planetengetriebes ausrichten

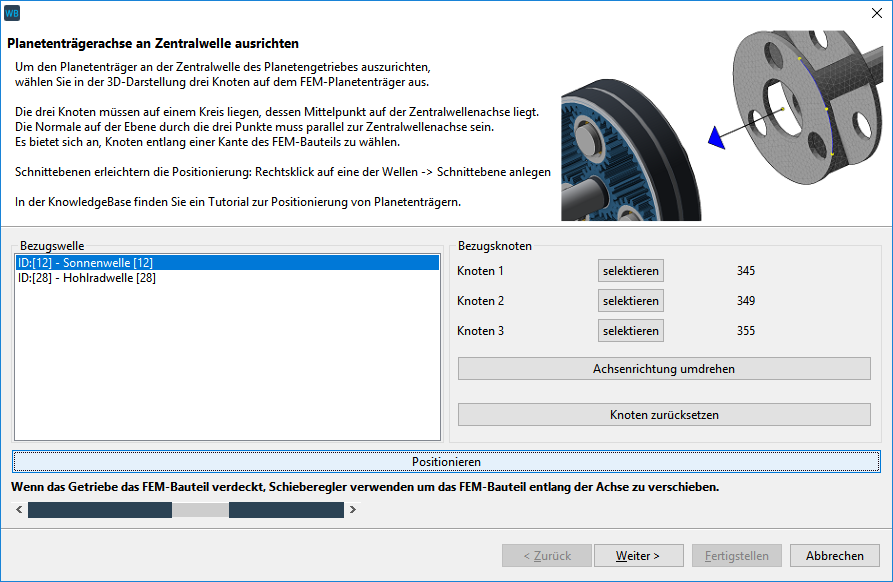

Als Bezugswelle ist eine der Zentralwellen zu wählen. Im Anschluss können mit Klick auf das Feld "selektieren" und einer darauf folgenden Auswahl eines FE-Knotens im 3D-Modell nacheinander die drei Knotenpunkte ausgewählt werden.

Die Korrektur eines FE-Knotens erfolgt über erneutes Klicken auf das Feld "selektieren" und dann der korriegierten Auswahl des FE-Knotens im 3D-Modell.

Per Klick auf "Positionieren" wird die Bezugswelle ausgerichtet. "Weiter" schließt die Positionierung der ersten Bezugswelle ab.

Die drei Knoten spannen einen Kreis auf, dessen Mittelpunkt dem Mittelpunkt der Zentralwellenachse entsprechen muss. Die Normale auf die Ebene durch die drei Punkte muss in Richtung der Zentralwellenachse zeigen. Die Punkte liegen idealerweise entlang einer Kante des FEM-Modells.

Sollte der Planetenträger falsch herum im Planetengetriebe sitzen, kann die "Achsenrichtung umgekehrt" werden.

Falls das Getriebe den Planetenträger verdeckt, kann der Abstand zwischen Getriebe und Planetenträgernetz über den Schieberegler variiert werden. Diese Funktion dient nur der besseren Übersicht und hat keinen Einfluss auf die Positionierung.
Schritt 4
Planetenträgernetz an Planetenwelle des Planetengetriebes ausrichten

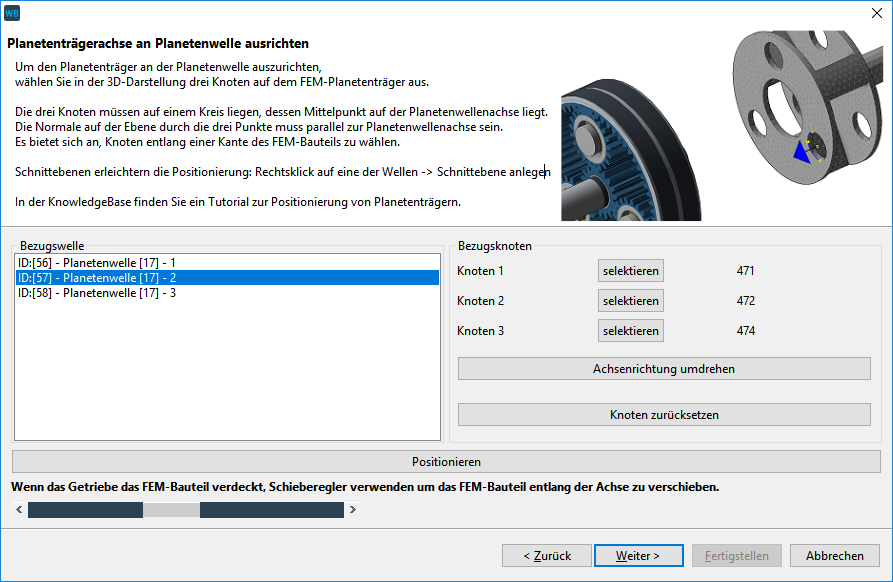

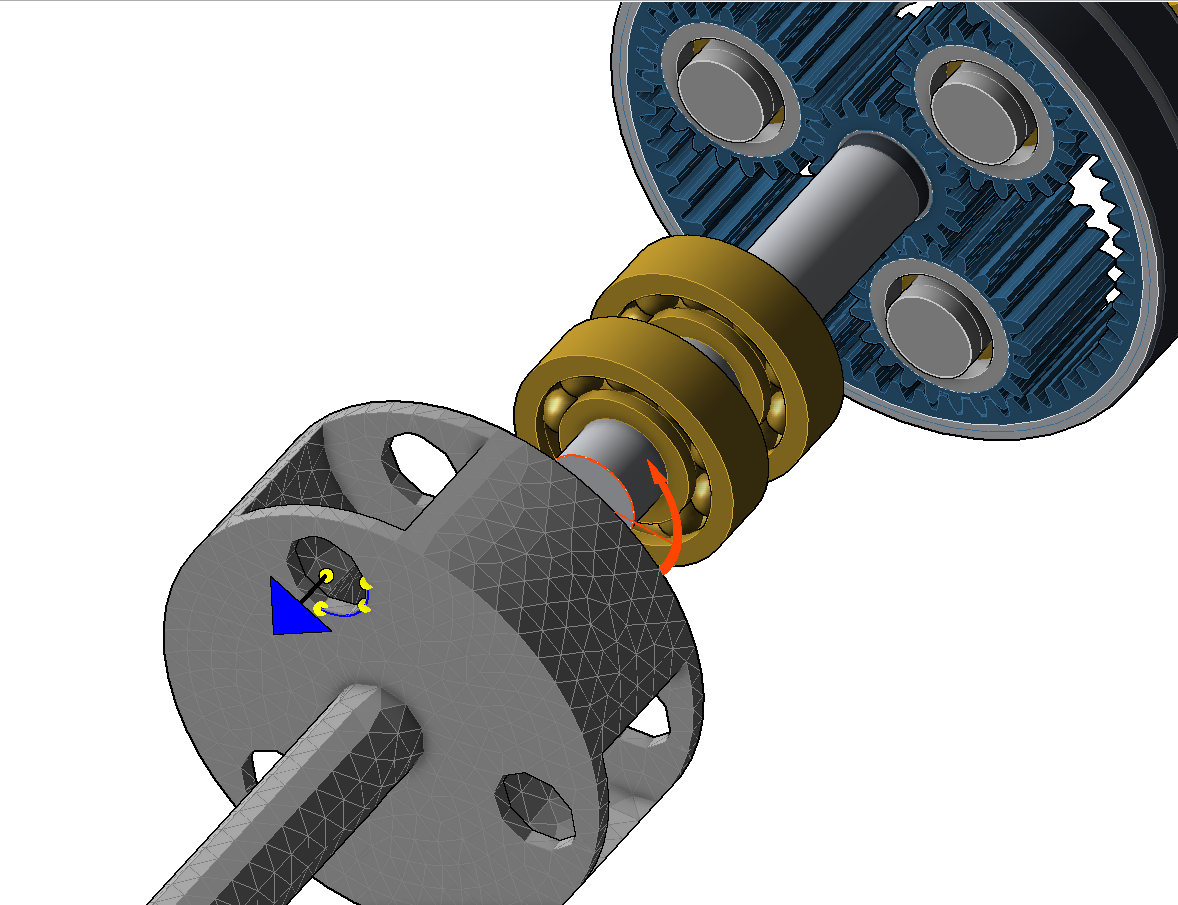

Als zweite Bezugswelle ist eine der Planetenwellen auszuwählen. Auch hier müssen drei Knotenpunkte auf dem FEM-Planetenträger selektiert werden. Die drei Knoten sind so zu wählen, dass der Mittelpunkt des Kreises mit dem Mittelpunkt der ausgewählten Planetenwellenachse übereinstimmt.

"Weiter" schließt die Positionierung der zweiten Bezugswelle ab.

Schritt 5
Axiale Positionierung des Planetenträgernetzes

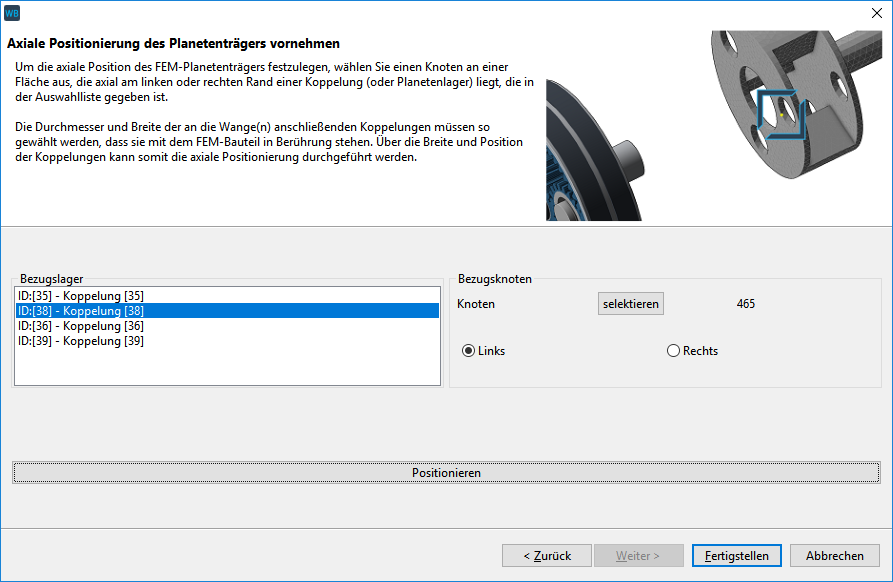

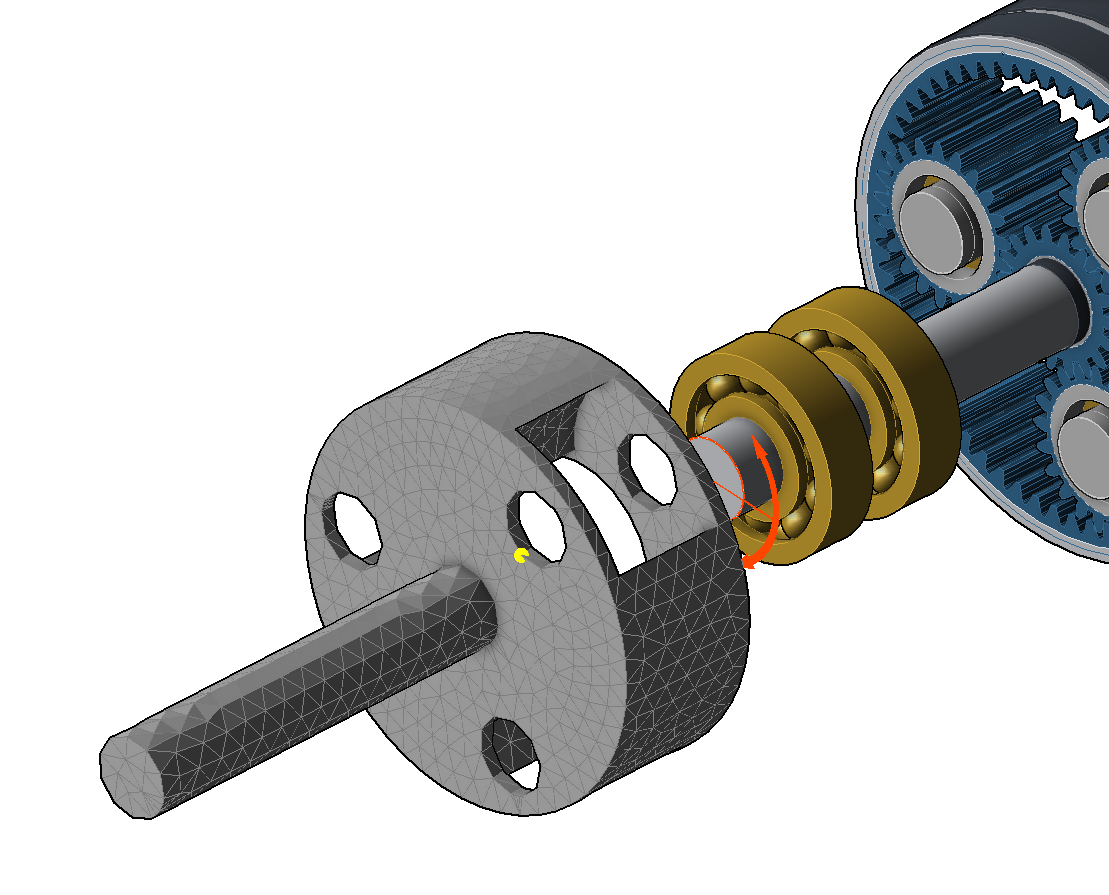

Im nächsten Schritt wird die axiale Position des Planetenträgernetzes bestimmt. Hierfür wird die axiale Position eines FE-Knotens mit dem linken oder rechten Ende einer Koppelung aus der Auswahlliste zur Deckung gebracht. Die Auswahlliste enthält alle mit den Wangen verbundenen Koppelungen und Lager.

Über "Links" und "Rechts" kann festgelegt werden, ob es sich um den linken oder rechten Rand der Koppelung handelt.

Entscheidend für die Positionierung - als auch dem späteren Fangen der Koppelungsknoten - ist eine korrekte Bedatung der Koppelungen, die mit dem FE-Planetenträger in Berührung stehen. Hierbei sind die Attribute Innen- und Außendurchmesser sowie Breite und Position von Bedeutung.

Per Klick auf "Positionieren" wird der Planetenträger axial ausgerichtet. "Fertigstellen" schließt die Positionierung des Planetenträgernetzes ab.
