Getriebegehäuse positionieren

Im Folgenden wird der Import und die Positionierung eines Getriebegehäuses am Beispiel des EasyEntry Modells "1-stufiges Industriegetriebe" gezeigt.

Schritt 1

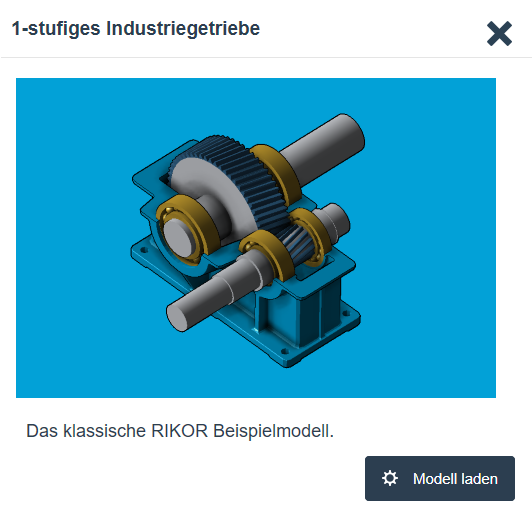

Im EasyEntry unter Beispielmodelle "1-stufiges Industriegetriebe" laden.
Schritt 2

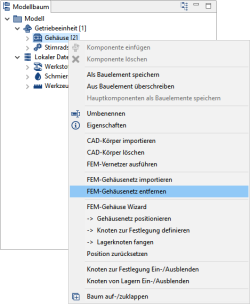

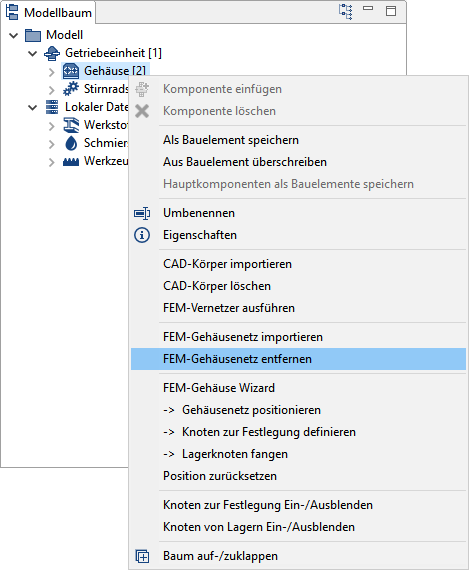

Entfernen des bereits geladenen FE-Modells: Rechtsklick im Modellbaum auf Gehäuse -> FEM-Gehäusenetz entfernen.
Schritt 3

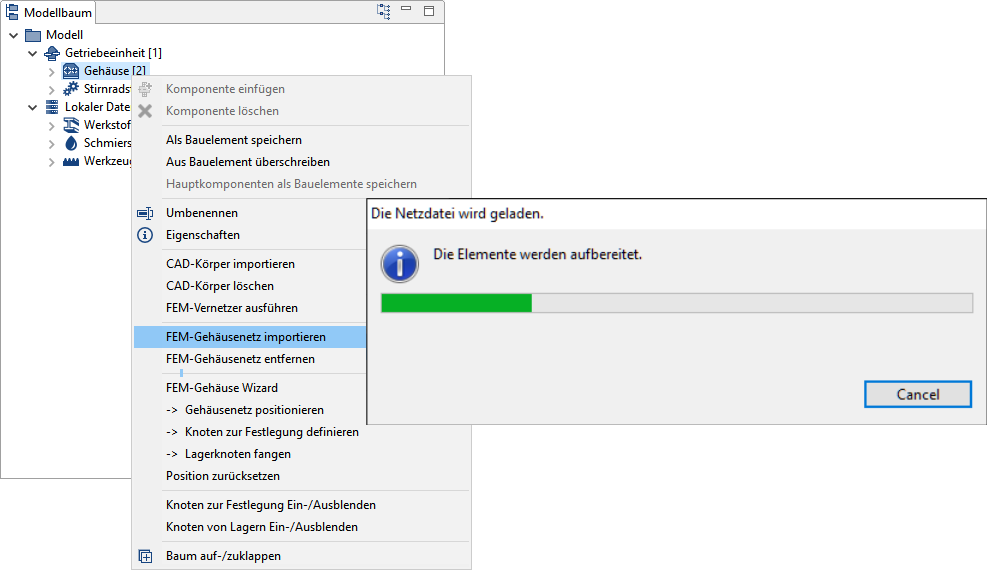

Um die Netzdatei zu laden: Rechtsklick im Modellbaum auf Gehäuse -> FEM-Gehäusenetz importieren -> Netzdatei auswählen (fem_housing.z88i1).
Die Netzdatei können Sie hier herunterladen:
Netzdatei für das Beispielmodell "1-stufiges Industriegetriebe"

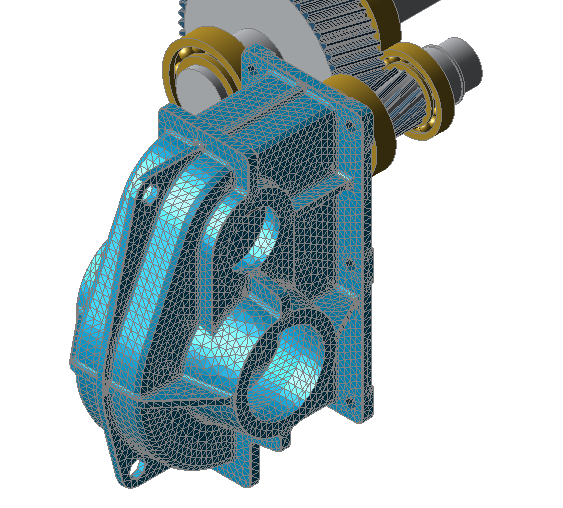

Bestätigen Sie, dass das Modell in der Einheit mm konstruiert wurde. Das Gehäuse wird zunächst unabhängig vom Getriebemodell im Raum platziert.

Schritt 4

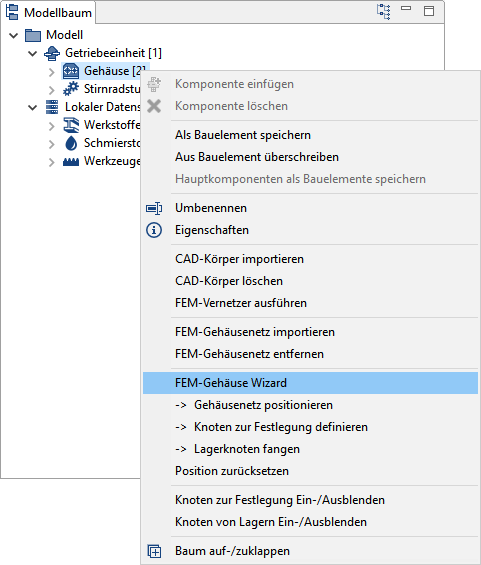

Um den Schritt-für-Schritt-Assistenten zu starten: Rechtsklick im Modellbaum auf Gehäuse -> FEM-Gehäuse Wizard

Der Assistent führt nacheinander folgende Schritte aus:

  1. Gehäuseachsen an den Wellen ausrichten
  2. Anlageflächen der Lager bestimmen
  3. Fundamentknoten festlegen
  4. Knoten der Lagersitze festlegen
Die Schritte können nach der Positionierung auch separat ausgeführt werden (Menüeinträge unter FEM-Gehäuse Wizard). Dies kann z.B. dann sinnvoll sein, wenn die Fundamentknoten neu festgelegt werden sollen, ohne die Position des Gehäuses zu verändern.
Schritt 5

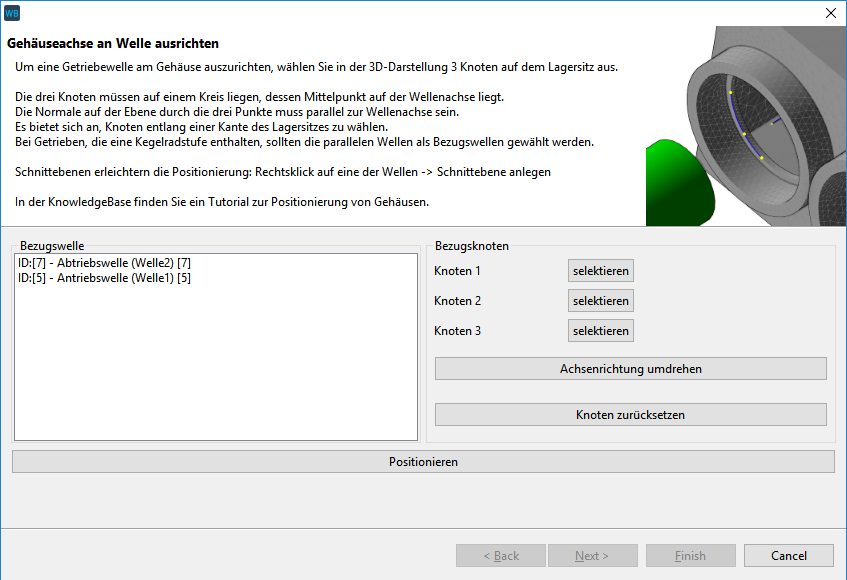

Gehäuseachsen an den Wellen ausrichten

Abtriebswelle [7] soll nun an der entsprechen Gehäuseachse ausgerichtet werden.

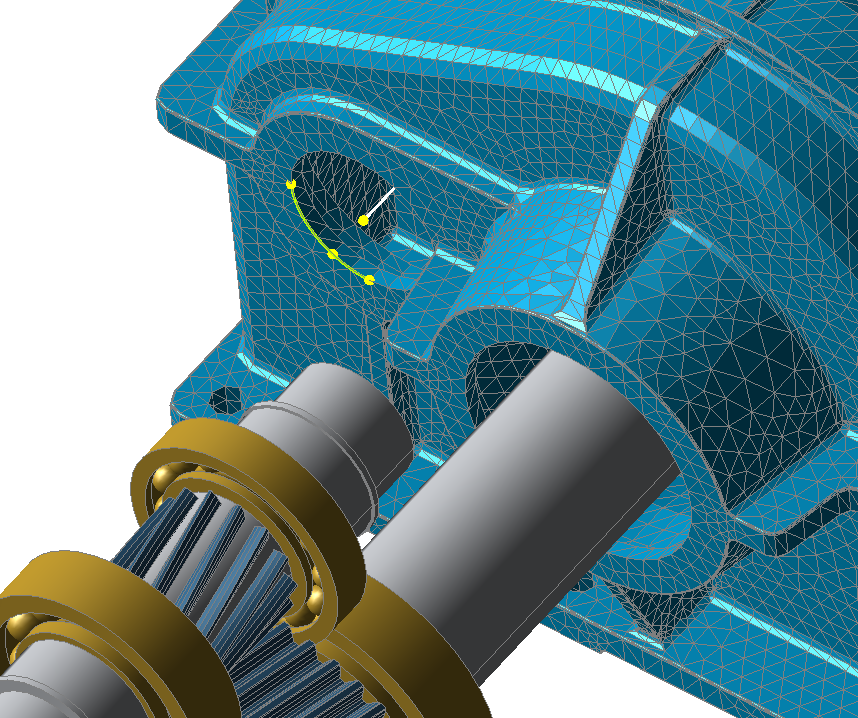

Hierfür die Bezugswelle (Abtriebswelle [7]) auswählen und 3 Knotenpunkte auf einem der beiden Lagersitze selektieren.
Zur Orientierung: Die Lagersitze von Abtriebswelle [7] besitzen den größeren Durchmesser.

Per Klick auf "Positionieren" wird die Bezugswelle ausgerichtet. Die Bezugswelle kann auch noch nach Festlegung der Knotenpunkte getauscht werden. Dann wird automatisch die andere Welle an der Gehäuseachse zentriert. "Weiter" schließt die Positionierung der ersten Bezugswelle ab.

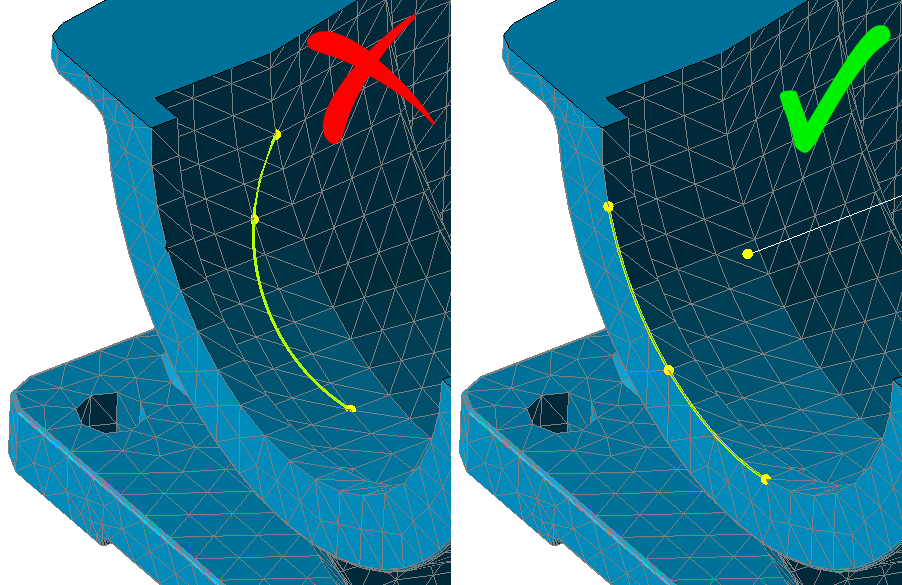

Die 3 Knoten spannen eine Ebene auf, deren Mittelpunkt dem Mittelpunkt der Wellenachse entspricht. Die Punkte müssen entlang einer Kante des Lagersitzes ausgewählt werden.

Sollte das Getriebe falsch herum im Gehäuse sitzen, kann die Achsenrichtung umgekehrt werden.

Falls das Getriebe das Gehäuse verdeckt, kann der Abstand zwischen Getriebe und Gehäuse über den Schieberegler variiert werden. Diese Funktion dient nur der besseren Übersicht und hat keinen Einfluss auf die Positionierung.
Schritt 6
Gehäuseachsen an den Wellen ausrichten

Im zweiten Schritt wird die Antriebswelle [5] der entsprechenden Gehäuseachse (Lagersitze mit dem kleineren Durchmesser) ausgerichtet. Auch hier müssen 3 Knotenpunkte auf einem der beiden Lagersitze selektiert werden.

Die bereits positionierte Bezugswelle wird ausgeblendet. "Weiter" schließt die Positionierung der zweiten Bezugswelle ab.

Schritt 7

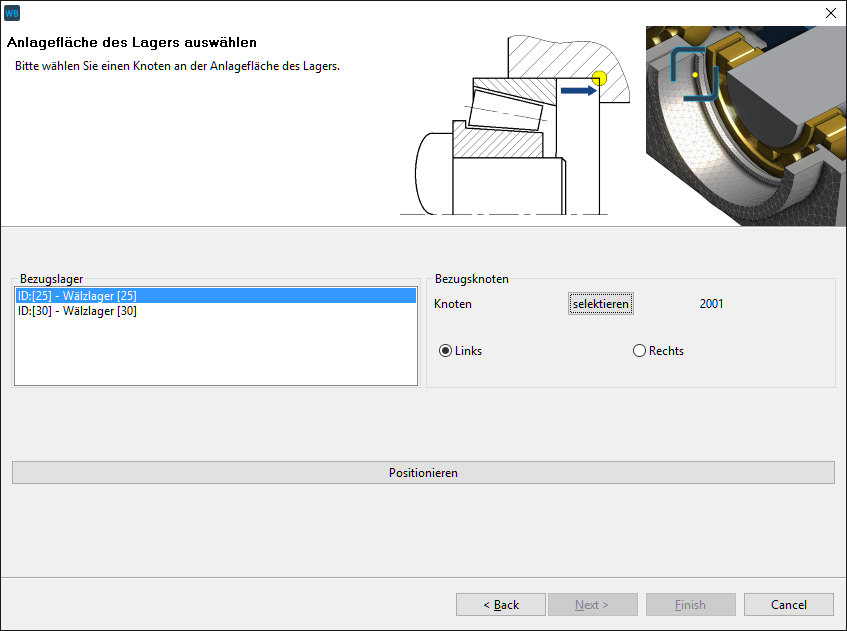

Anlagefläche des Lagers auswählen

Im nächsten Schritt wird die axiale Position der Wellen im Gehäuse bestimmt. Hierfür wird die Anlagefläche eines Lagers als Bezugspunkt genommen. Als Bezugslager stehen immer die Lager auf der zuerst positionierten Welle zur Verfügung (Hier: Abtriebswelle [7]).

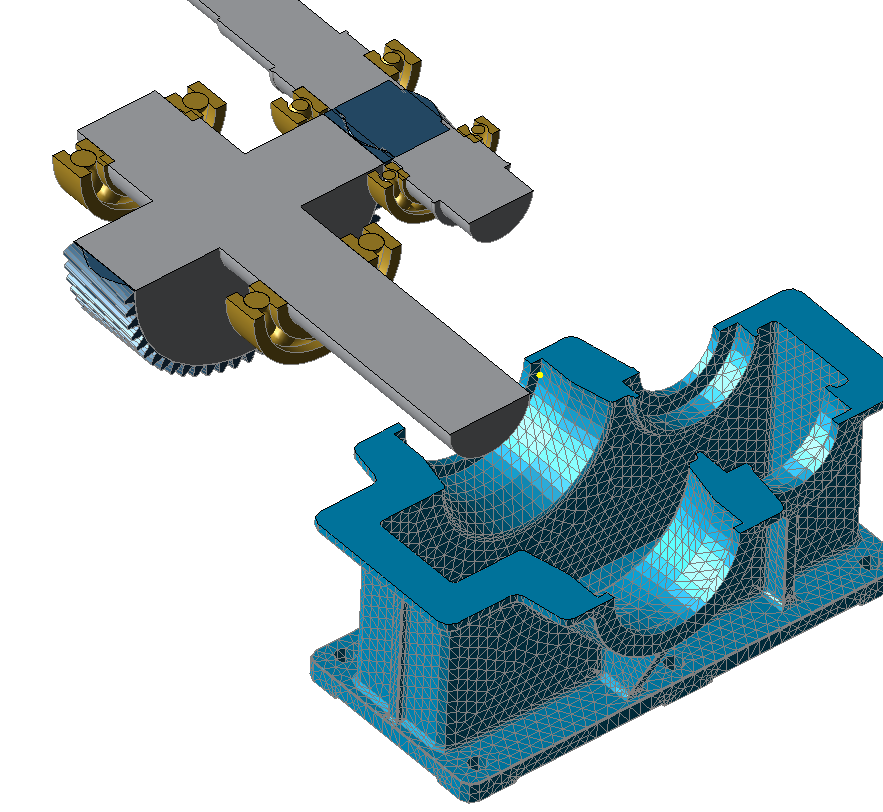

Um die Anlagefläche besser auswählen zu können, kann eine Schnittebene durch das Gehäuse gelegt werden:

Rechtsklick im 3D-Modell auf Abtriebswelle [7]
-> Schnittebene anlegen

Es muss ein einzelner Knoten an der Anlagefläche des Lagers ausgewählt werden. Über "Links" und "Rechts" kann festgelegt werden, ob es sich um die linke oder rechte Anlagefläche handelt.

Schritt 8
Knoten zur Festlegung der Randbedingungen auswählen

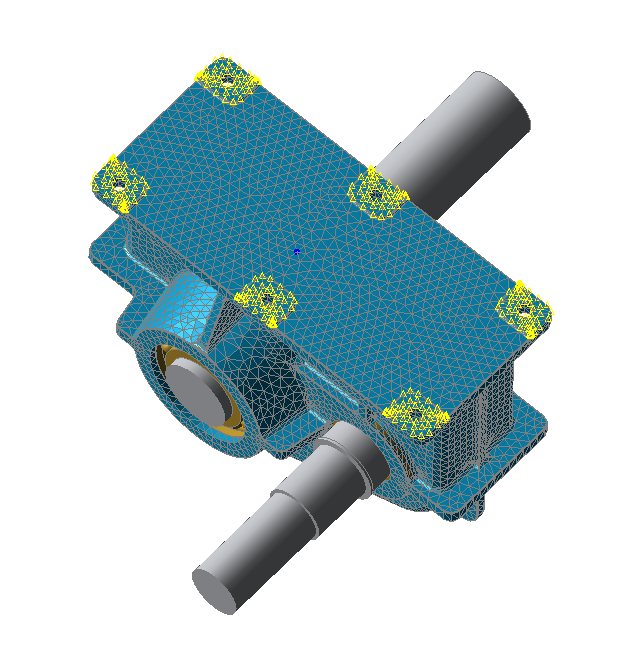

Um den Anschluss des Gehäuses an das Fundament zu definieren, können einzelne Knoten per Hand oder automatisch alle Knoten in einer Ebene ausgewählt werden.

In diesem Beispiel sind die Anlageflächen, in denen sich die Gehäusebohrungen für die Verschraubung mit dem Fundament befinden, leicht erhaben. Daher liegen alle Knotenpunkte in einer Ebene und können automatisch ausgewählt werden.

Selektieren Sie einen Knoten auf einer der Anlageflächen mit Bohrung.

Ein Klick auf "Knoten auf gleicher Ebene automatisch auswählen" hebt alle Knoten farbig hervor. Danach auf "Ausgewählte Knoten übernehmen" klicken und den Schritt mit "Weiter" abschließen.

Schritt 9
FE-Ankoppelknoten fangen

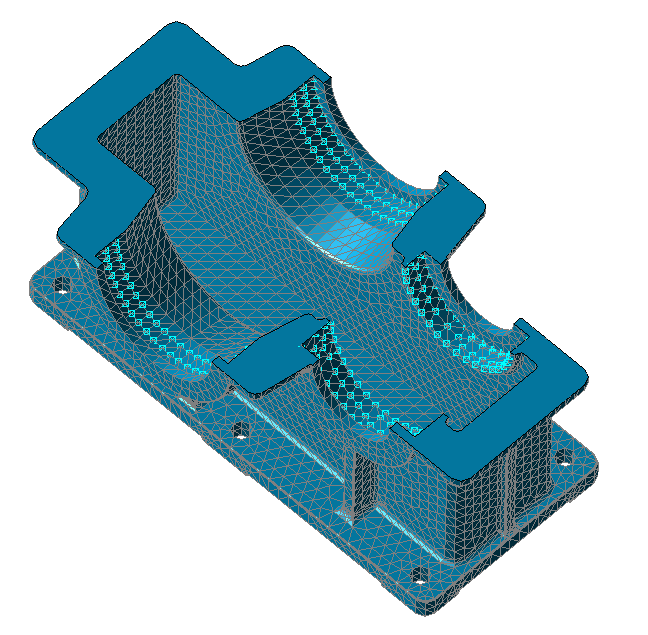

Ist die Positionierung korrekt, werden nach einem Klick auf "FE-Ankoppelknoten fangen" alle Knoten angezeigt, die eine Verbindung zwischen Lagersitz und Lager haben. Werden keine oder nur wenige Punkte angezeigt, muss eine Korrektur erfolgen:

  • Eventuelle Ungenauigkeiten im Netz können durch anpassen der Toleranz in radialer und axialer Richtung ausgeglichen werden. Je größer die Toleranz gewählt wird, umso mehr Knoten werden gefangen.
  • Ist das Getriebe im Gehäuse verkippt, ist eine Neupositionierung notwendig.

Zur Kontrolle der gefangenen Lagerknoten kann das Getriebe ausgeblendet werden.
