Lager zum Getriebemodell hinzufügen

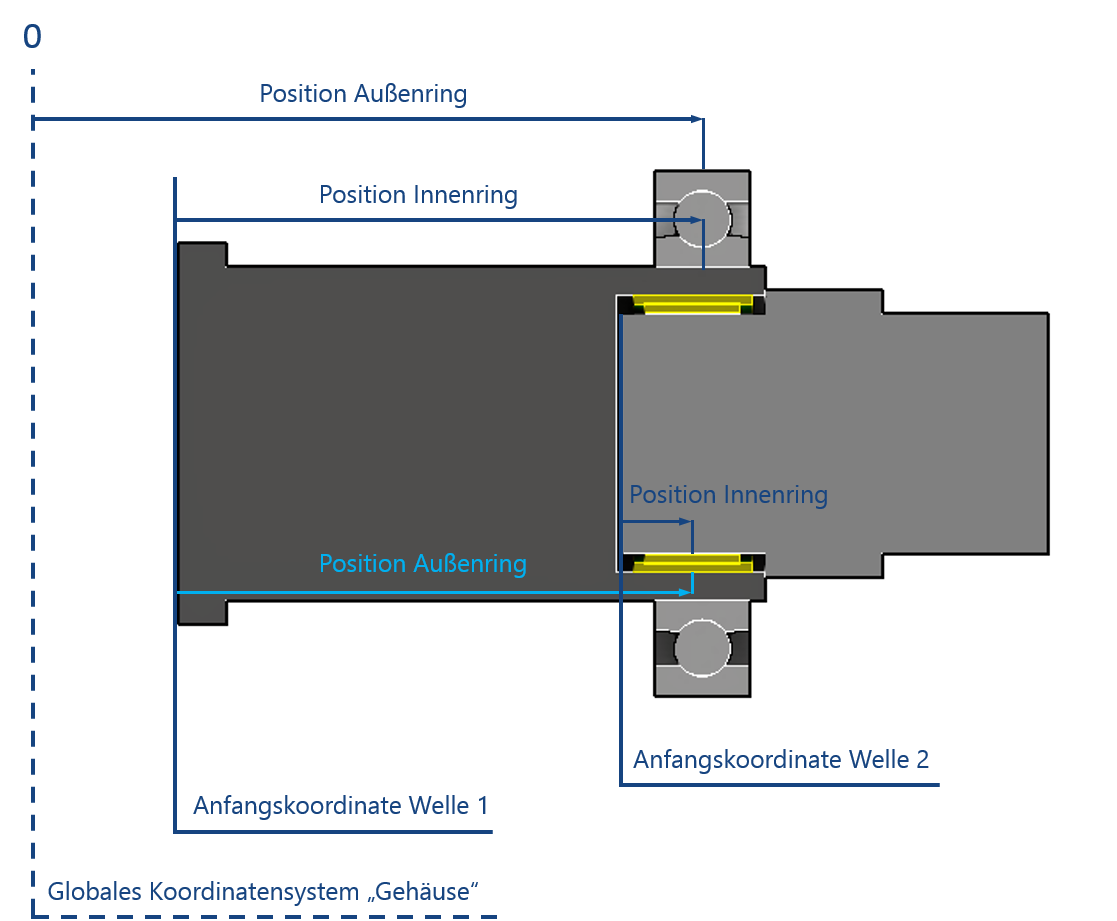

Bei der Positionierung von Lagern kann die Position des Innen- und Außenrings angegeben werden.

Position Innenring

Die Position des Innenrings bezieht sich immer auf das lokale Koordinatensystem der Welle, auf der das Lager liegt.

Position Außenring

Am Außenring kann das Lager auf zwei Arten verbunden werden:

Im Gehäuse

Hier orientiert sich die Position an der Anfangskoordinate der ersten Welle.

In einer zweiten Welle

Hier orientiert sich die Position an der Anfangskoordinate der Welle am Außenring.

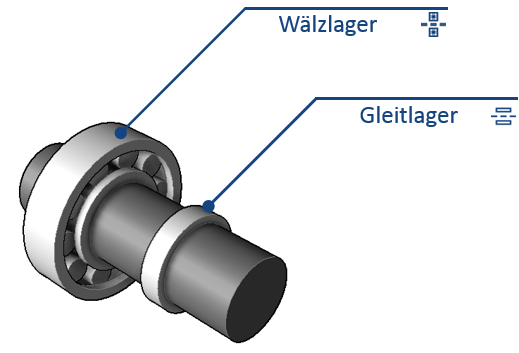

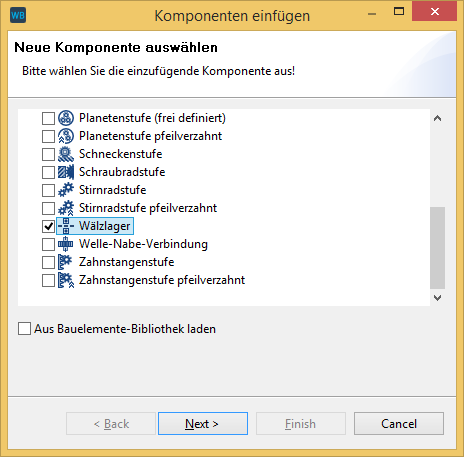

Per Rechtsklick auf eine Welle -> "Komponente einfügen" können Wälz - oder Gleitlager hinzugefügt werden.

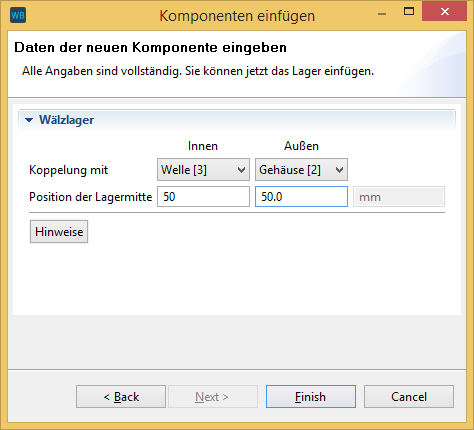

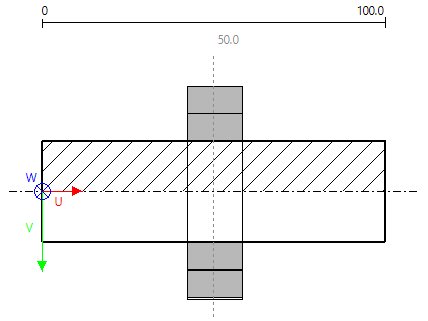

Im folgenden Dialog muss die Position der Lagermitte auf der Welle angegeben werden.

Hinweise zum Einfügen von Lagern Beide Kopplungselemente des Innen- und Außenrings müssen angegeben sein. Innen- und Außenring dürfen nicht mit derselben Komponente gekoppelt werden. Die ausgewählte Basiskomponente muss entweder mit dem Innen oder mit dem Außenring verbunden werden. Falls der Innen oder der Außenring mit dem Gehäuse verbunden ist, dann ist die Eingabe der Position nicht zwingend erforderlich. Sie kann mit '0' belegt werden. Falls der Innen- oder der Außenring mit dem Gehäuse verbunden ist, dann muss der andere Ring zwingend mit einer Welle gekoppelt werden.

Ein vorhandenes Wälzlager kann durch ein Kataloglager ersetzt werden. Hierfür das Lager im Modellbaum auswählen und in der Toolbar den Lagerkatalog anklicken.

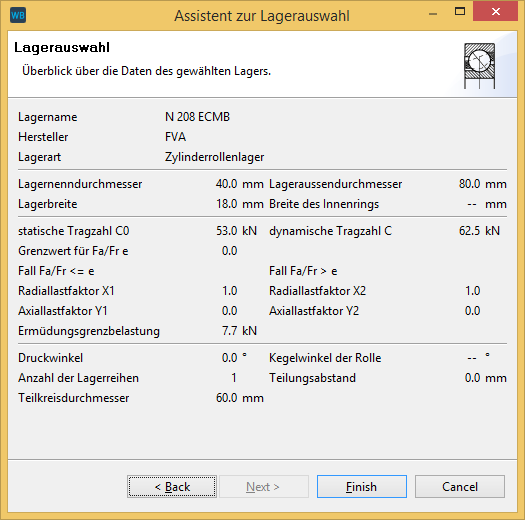

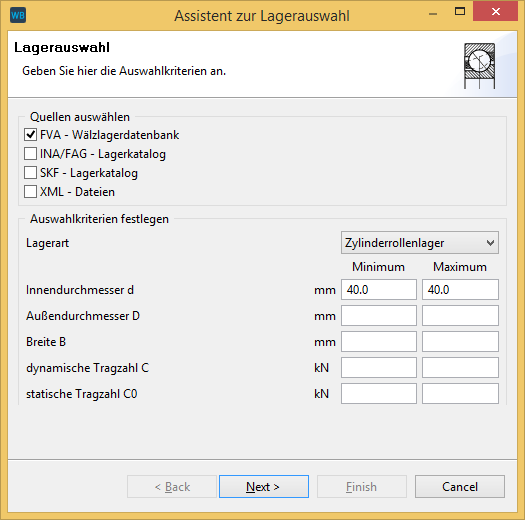

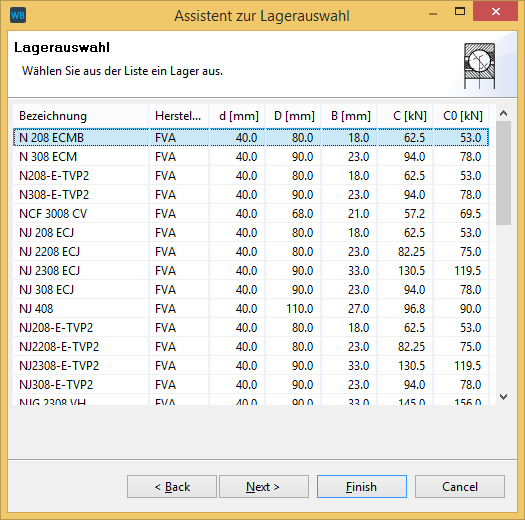

Der Assistent zur Lagerauswahl enthält eine Vielzahl von Wälzlagern verschiedener Hersteller. Die Lager können nach Hersteller, Lagertyp und geometrischen Größen gefiltert werden. Der Innendurchmesser der Welle ist standardmäßig als Filter vorgegeben.

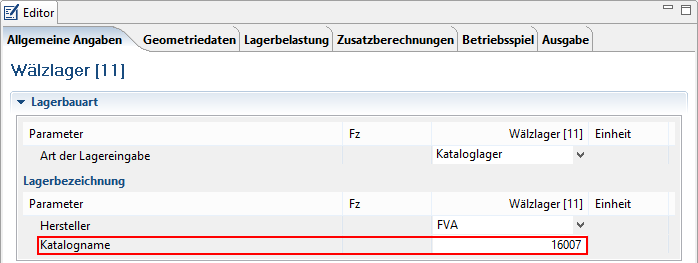

Ist das gewünschte Lager bereits bekannt, kann der Katalogname auch direkt im Editor eingegeben werden.

Über die Hersteller können XML-Dateien mit Informationen zur Lagerinnengeometrie angefordert werden. Um die XML Dateien in der FVA-Workbench verwenden zu können muss der Speicherort angegeben werden.

Einstellungen -> Verzeichnisse -> Speicherort für XML-Lagerkataloge

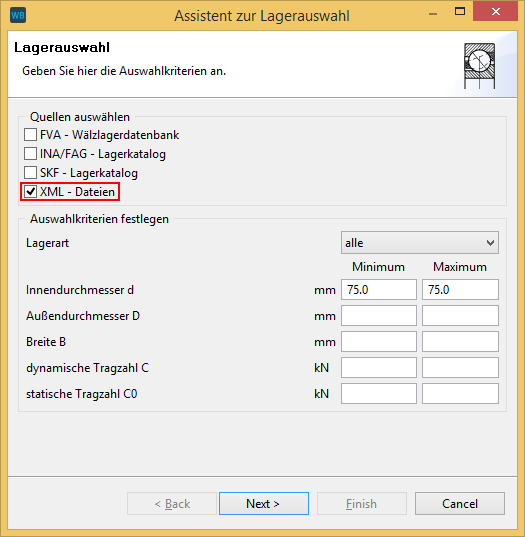

Im Assistenten zur Lagerauswahl können dann XML-Dateien als Quelle ausgewählt werden.
