Messdatenverarbeitung in der FVA-Workbench

Der in der FVA-Workbench integrierte Rechenkern BECAL ermöglicht es dem Anwender lokale Beanspruchungs- und Tragfähigkeitsberechnungen von Kegelradstufen mit und ohne Achsversatz auszuführen.

Dazu ist die Kenntnis der exakten Flankengeometrie notwendig. Im Rahmen des FVA-Vorhabens FVA 223 XIV entstand der Rechenkern MDV, um Ist-Messdaten von Kegelrädern für die Nutzung in der Zahnkontaktanalyse von BECAL zu analysieren und aufzuarbeiten. So werden Messausreißer aus den Istmessdaten entfernt und Flankenabweichungen (f_cb, f_cp, f_v, f_Hb, f_Ha) zwischen der Soll- und der durch die Messdaten repräsentierten Ist-Geometrie berechnet.

EasyEntry Beispiel Messdatenverarbeitung

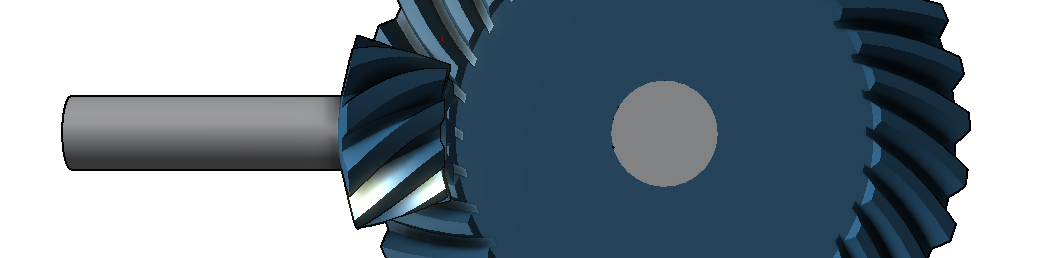

Für das EasyEntry Modell MDV-Kegelradstufe sind Beispieldateien für Ist- und Sollmessdaten hinterlegt:

Beispieldateien für Ist- und Sollmessdaten

Datei	Typ
ISTMESS2.DAT	Istmessdaten Ritzel
ISTMESS4.DAT	Istmessdaten Tellerrad
SOLLMESS2.DAT	Sollmessdaten Ritzel
SOLLMESS4.DAT	Sollmessdaten Tellerrad
STANDARD.KGD	Maschineneinstellungen
MDV_bevel_stage.wbpx	FVA-Workbench Modell
