Makrogeometrie-Import

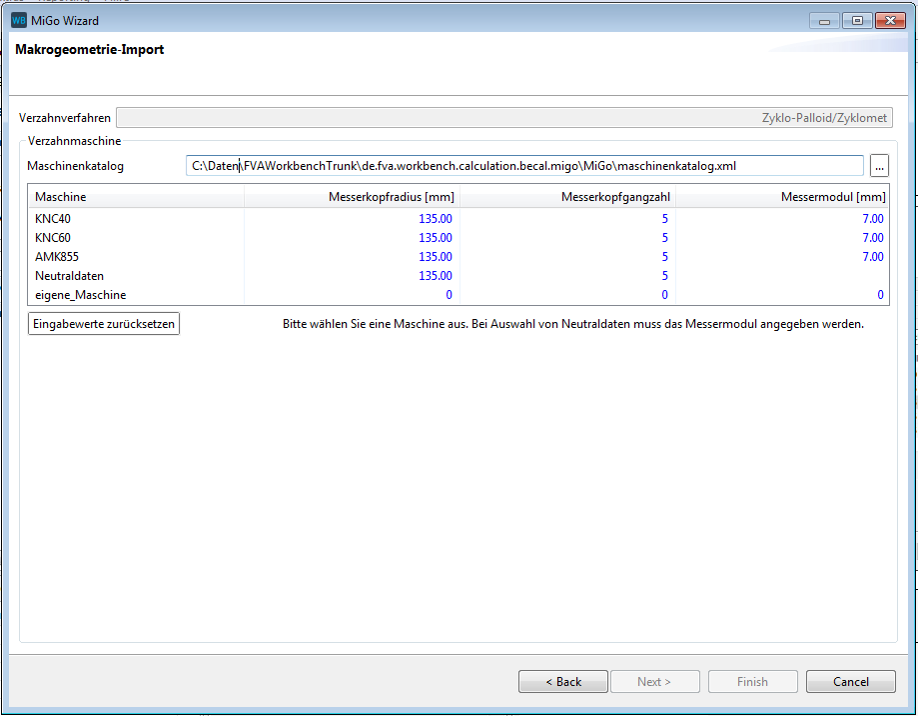

Nach dem Start des MiGo-Wizards öffnet sich das Dialogfenster „Makrogeometrie-Import“.

Für weitere Informationen siehe Abschlussbericht FVA 223 XIII

Das Herstellverfahren (Gleason 5-Schnitt oder Zyklo-Palloid) wird aus den eingegebenen Neutraldaten (Zahnlängslinie und Zahnhöhenverlauf) bestimmt und kann nicht geändert werden.

Die notwendigen Eingaben sind vom Verzahnverfahren abhängig:

  Zyklo-Palloid-Verfahren 5-Schnitt-Verfahren
Maschinenkatalog erforderlich nicht erforderlich
Auswahl Neutraldaten Eingabe des Messermoduls erforderlich Eingabe des Messermoduls erforderlich
Auswahl Eigene Maschine Eingabe von:
  • Messerkopfradius
  • Messerkopfgangzahl
  • Messermodul
erforderlich.		 Eingabe von:
  • Messerkopfradius
  • Messermodul
erforderlich.
(Messerkopfgangzahl nicht ändern, da Einzelteilverfahren)
