Berandung

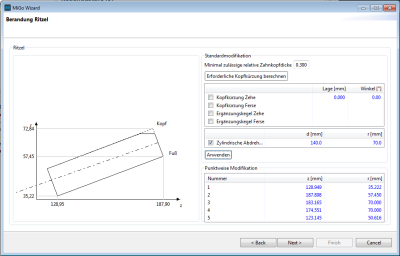

Im nächsten Dialogfenster „Berandung Ritzel“ ist die Eingabe von Berandungsmodifikationen für das Ritzel möglich. Anschließend daran folgt analog dazu das Dialogfenster „Berandung Tellerrad“. Alles in diesem Abschnitt beschriebene gilt gleichermaßen für beide Dialogfenster.

Als Berandungsmodifikationen sind sowohl Standardmodifikationen wie auch die punktweise Modifikation des Berandungspolygonzuges möglich.

Für weitere Informationen zur Berandung siehe Abschlussbericht FVA 223 XIII
GeschlossenBeispiel Berandung Ritzel

Im Beispiel wurden am Ritzel die folgenden Standardmodifikationen durchgeführt:

  • Kopfkürzung an der Zehe (b = 8.0 mm, α = 15.0°)
  • Änderung des Ergänzungskegels an der Ferse (Planfläche) (Δx = 0.0 mm, δ = 90.0°)
  • Zylindrische Abdrehung (d = 145.0 mm)

d Zylindrische Abdrehnung
b, a Kopfkürzung
Dx, d Änderung des Ergänzungskegels
Die theoretische Berandung ist in der Skizze als Strichlinie eingezeichnet. Die Strich-Punkt-Linie gibt die Lage des Teilkegels an.
Geschlossen Erforderliche Kopfkürzung berechnen

Hiermit können kegelige Kopfkürzungen an der Zehe berechnet werden. Dies erfolgt unter Beachtung der minimal zulässigen relativen Zahnkopfdicke.

Standardwert minimal zulässige relative Zahnkopfdicke: 0,3
Das bedeutet, wird am Zahnkopf die Zahndicke von 0,3 * mmn unterschritten, berechnet MiGo Lage und Winkel der kegeligen Kopfkürzung an der Zehe, so dass die geforderte Zahnkopfdicke eingehalten wird.
Geschlossen Standardmodifikationen

Folgende Standardmodifikationen sind in beliebiger Kombination möglich:

  • Kegelige Kopfkürzung an Zehe und Ferse
  • Änderung der Ergänzungskegel an Zehe und Ferse
  • Zylindrische Abdrehung an der Ferse

Die Standardmodifikationen werden immer bezüglich der theoretischen Berandung angegeben.

Die Eingabe wird durch „Anwenden“ abgeschlossen. Danach werden die Änderungen der Berandung in der Skizze gezeigt und in die Tabelle unter „Punktweise Modifikationen“ eingetragen. Die Koordinaten der geänderten und der zusätzlichen Punkte sind dort zu finden.

GeschlossenPunktweise Modifikation

Zusätzlich können Änderungen direkt über die Tabelle Punktweise Modifikation vorgenommen werden.

Alle Änderungen in der Tabelle bewirken eine sofortige Änderung in der Skizze. In der Tabelle angewählte Punkte werden in der Skizze Rot markiert.

Werden nach Eingabe als weiterer Schritt Änderungen der Standardmodifikationen vorgenommen, so gehen alle Änderungen, die direkt in der Tabelle als punktweise Modifikationen vorgenommen wurden, verloren.
