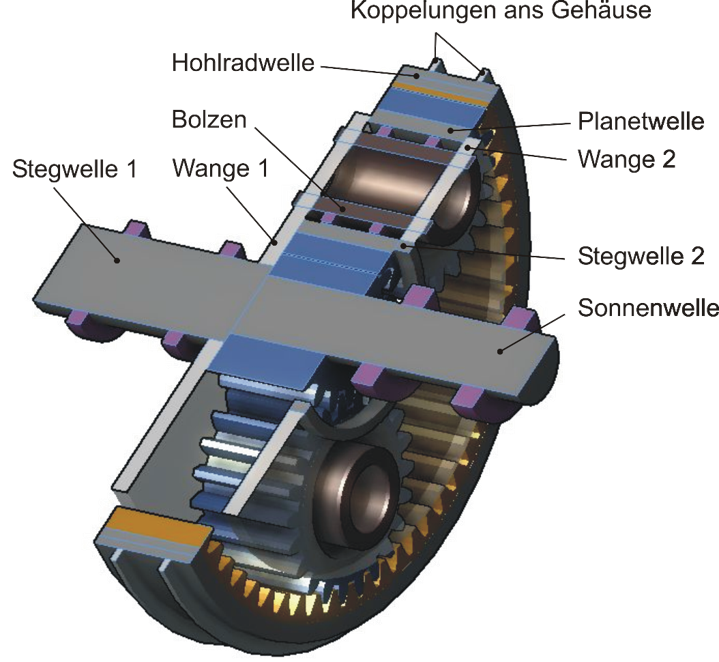

Die Modellierung von Planetengetrieben wurde ab der Workbench 4.0 grundlegend verändert:
- Die Wange ist ein neues Element
- Die Wangen sind Elemente des Planetenträgers
- Die Wangen sind Unterelemente der Stegwellen, das System prüft ob die Wangen auf den Stegwellen sitzen
- Wangen und Bolzen sind Pseudowellen
- Welle-in-Welle Lagerungen werden automatisch modelliert
- Für den Planetenträger kann eine Verdrehsteifigkeit vorgegeben werden
Zur Workbench 4.5 wurde folgende Erweiterungen vorgenommen:
- Die Bolzen werden auf der Wange anhand von Koppelungen festgelegt
- Die Wange wird auf der Stegwelle durch Koppelungen festgelegt
|
Der Planetenbolzen ist in der Wange aufgenommen Die Lagerung zwischen Planeten(welle) und Bolzen wird abgebildet. |
|
Die Planetenbolzen sind in den Wangen aufgenommen Die Lagerung zwischen Planeten(welle) und Bolzen wird abgebildet. |
|
Die Planetenwelle ist in der Wange gelagert. |
Einfügewizard für Planetenstufen
Vom Wizard generiertes Planetengetriebe (Die Bolzen wurden nachträglich modifiziert)
Benutzereingaben:
- Verzahnungsgeometrie
- Rolle der Welle auf der eingefügt wird
- Optional:
- im Gehäuse festgelegte Welle
- Vorbelegung mit Belastungskomponenten
- Position
Automatische Modellierung:
- Wellen
- Lager
- Koppelungen
Eine nachträgliche Bearbeitung / Veränderung im Editor ist möglich.
Um das axiale Verschieben von Planetenstufen im Scripting zu erleichtern, kann ab der FVA-Workbench 4.0 die Script Funktion shiftShafts verwendet werden.
