REXS-Schnittstelle

REXS (Reusable Engineering EXchange Standard) ist die Standardschnittstelle zum Austausch von Getriebedaten in der Branche Antriebstechnik. Mit dieser Schnittstelle können systemunabhängig technische Informationen zu Getrieben ausgetauscht werden.

Eine ausführliche Dokumentation der REXS-Spezifikation in Deutsch und Englisch ist unter www.REXS.info frei zugänglich.

REXS-Datei exportieren

REXS-Dateien können entweder über die Oberfläche der Workbench oder mit der Scriptfunktion exportModel() exportiert werden.

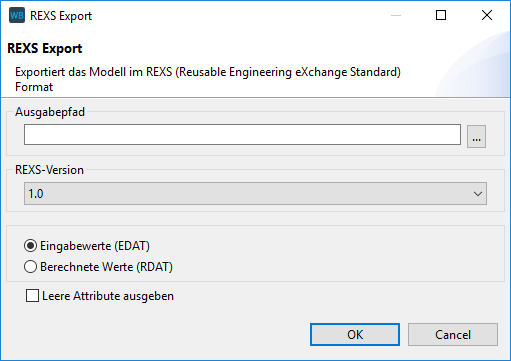

Über die Menüleiste -> Import/Export - > Export in REXS Datei kann eine REXS-Datei aus dem Workbench Modell erstellt werden.

Eingabemöglichkeiten:

• Ausgabepfad: Pfad und Dateiname
• REXS-Version: Auswahl der Version der REXS Spezifikation nach der der Export erfolgen soll.
• Auswahl ob „Eingabewerte“ oder „Berechnete Werte“ exportiert werden sollen: Bei Wahl von „Eingabewerte“ werden nur die im Modell eingegebenen Attributwerte exportiert, bei Wahl von „Berechnete Werte“ werden alle Attributwerte die derzeit berechnet sind exportiert.
• Zusatzoption „Leere Attribute ausgeben“: Beim REXS Export werden normalerweise nur Attribute exportiert die nicht leer sind. Durch Aktivierung dieses Schalters werden alle derzeit von der Workbench REXS-Schnittstelle unterstützen Attribute der Komponenten des Modells exportiert (auch leere Attribute).

Es werden nur Informationen exportiert, die auch in der gewählten Version der REXS-Schnittstelle enthalten sind. Da der Umfang der REXS Schnittstellenspezifikation nicht dem Umfang der Modellierungs- und Berechnungsmöglichkeiten in der Workbench entspricht werden also nicht alle im Workbench Modell vorhandenen Informationen exportiert.

REXS-Datei importieren

Über die Menüleiste -> Import/Export - > Import aus REXS Datei kann ein Workbench Modell aus einer REXS-Datei erstellt werden.
