Rechenziele
Um Berechnungen im Scripting oder im Batchbetrieb zu starten, wird die Funktion runCalcMethod() verwendet.
Die Funktion benötigt zwei Parameter: Eine Rechenziel ID und die ID der zu berechnenden Komponente. Dabei können einzelne Komponenten (Wellen, Stufen, Lager etc.) oder das gesamte Getriebe berechnet werden.
Gesamtsystemberechnung
runCalcMethod ('001_SYSTEM_CALCULATION', '1') startet die Gesamtsystemberechnung.

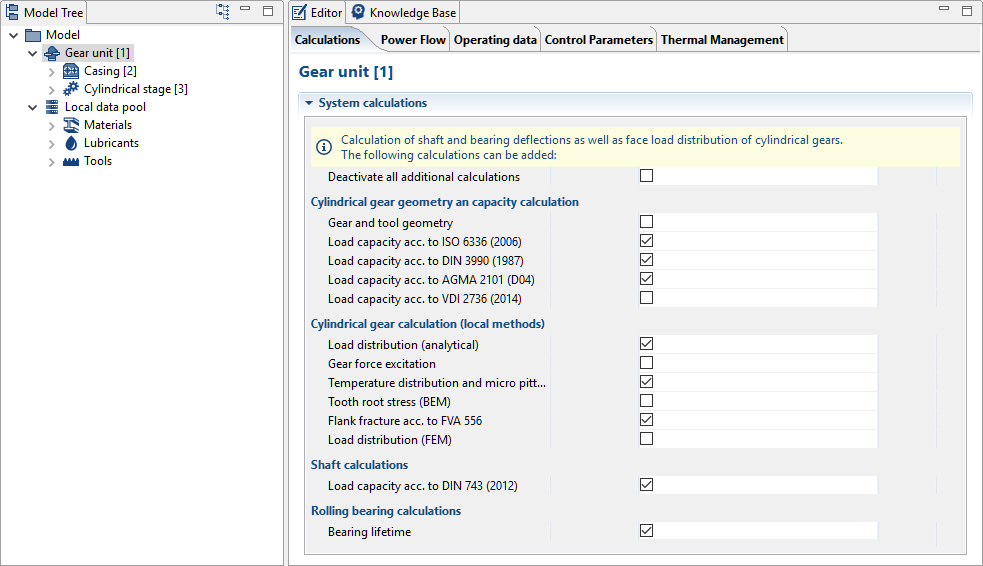

Über die Funktion setAttr() können zusätzliche Berechnungsschalter gesetzt werden. Die Schalter entsprechen diesen Schaltern in der Benutzeroberfläche:
|
Beispiel: Schalter "Berechnung Wellensicherheit nach DIN 743" auf der Komponente 1 (Getriebeeinheit) setzen ® setAttr( 'gta_switch_din_743' , 1, 'true', EDAT); |
Alle Attribute (Schalter) für die Gesamtsystemberechnung befinden sich auf der Komponente Getriebeeinheit ("gearUnit").
Berechnungsschalter (Gesamtsystemberechnung)
| Stirnradgeometrie und Tragfähigkeit | Verzahnungs- und Werkzeuggeometrie | gta_switch_geometry_output |
| Tragfähigkeit nach ISO 6336 (2006) | gta_switch_iso_6336_2006 | |
| Tragfähigkeit nach DIN 3990 (1987) | gta_switch_din_3990_1987 | |
| Tragfähigkeit nach AGMA 2101 (D04) | gta_switch_agma_2101_d04 | |
| Tragfähigkeit nach VDI 2736 (2014) | gta_switch_vdi_2736_2014 | |
| Stirnradberechnung (örtliche Verfahren) | 3D-Lastverteilung (analytisch) | gta_switch_3d_load_distribution_analytical |
| Verzahnungsanregung | gta_switch_3d_force_excitation | |
| 3D-Temperaturverteilung und Graufleckigkeit | gta_switch_3d_micro_pitting | |
| Zahnfußspannung (BEM) | gta_switch_3d_root_stress | |
| Flankenbruch nach FVA 556 | gta_switch_3d_flank_fracture | |
| Lastverteilung (FEM) | gta_switch_3d_load_distribution_fem | |
| Kegelradberechnung | Tragfähigkeit nach ISO 10300 (2014) & DIN 3991 | gta_switch_bevel_mesh_din_3991 |
| Lastfreie Zahnkontaktsimulation | gta_switch_bevel_mesh_local_tooth_contact | |
| Örtliche Beanspruchungsrechnung | gta_switch_bevel_mesh_local_loads | |
| Örtliche Tragfähigkeitsrechnung | gta_switch_bevel_mesh_local_capacity | |
| Örtliche Schadensakkumulation im Lastkollektiv | gta_switch_bevel_mesh_local_damage_accumulation | |
| Wellenberechnung | Wellensicherheit nach DIN 743 (2012) | gta_switch_din_743 |
| Wälzlagerberechnung | Lagerlebensdauer | gta_switch_bearing_lifetime |
| Gleitlagerberechnung | Gleitlagerberechnung (ohne Iteration) | gta_switch_slide_bearing_with_linear_stiffness |
| FE-Bauteilverformung | FEM-Bauteilverformung berechnen | switch_calculation_fem_part_deformation |
| Welle-Nabe-Verbindungen | Tragfähigkeit Welle-Nabe-Verbindungen | gta_switch_shaft_hub_connections |
| Verlustleistung und Wämehaushalt | Verlustleistung und Wämehaushalt | gta_switch_power_loss |
| Dynamik | Eigenwerte/Eigenmoden berechnen | switch_eigenvalue_calculation |
| Lastkollektiv | Kollektiv berücksichtigen | consider_spectrum |
Einzelkomponentenberechnung
Übersicht aller Komponententypen und ihrer Bezeichung in der FVA-Workbench
Rechenziel ID's (Einzelkomponentenberechnung)
FEM
| Gehäusesteifigkeit ermitteln | 050_CASING_STIFFNESS |
| Steifigkeit Planetenträger | 1701_CARRIER_STIFFNESS |
Gesamtgetriebe
| Berechnung des Leistungsflusses | 010_POWER_FLOW |
Stirnräder
| Flankenkorrektur | 220_DETAILED_MICRO_GEOMETRY |
Stirnrad- & Planetenstufen
| Verzahnungsgeometrie | Hauptgeometrie | 100_DETAILED_MAIN_GEOMETRY |
| Stirnradtragfähigkeit | Tragfähigkeit nach ISO 6336 (2006) | 121_LOAD_CAPACITY_ISO_6336_2006 |
| Tragfähigkeit nach DIN 3990 (1987) | 122_LOAD_CAPACITY_DIN_3990_1987 | |
| Tragfähigkeit nach AGMA 2101 (D04) | 123_LOAD_CAPACITY_AGMA_2101_D04 | |
| Tragfähigkeit nach VDI 2736 (2014) | 390_FVA241_VDI2736 | |
| Entwurfsberechnung nach VDI 2736 (2014) | 391_FVA241_VDI2736_INITIAL_DESIGN | |
| Klassifikationsgesellschaften | Tragfähigkeit nach allen aktuellen Klassifizierern | 140_LOAD_CAPACITY_CLASS_ALL |
| Tragfähigkeit nach ABS (2011) | 131_LOAD_CAPACITY_CLASS_ABS_2011 | |
| Tragfähigkeit nach BV (2010) | 133_LOAD_CAPACITY_CLASS_BV_2010 | |
| Tragfähigkeit nach CCS (1996) | 134_LOAD_CAPACITY_CLASS_CCS_1996 | |
| Tragfähigkeit nach DNV (2012) | 135_LOAD_CAPACITY_CLASS_DNV_2012 | |
| Tragfähigkeit nach GL (1998-2006) | 136_LOAD_CAPACITY_CLASS_GL_1998 | |
| Tragfähigkeit nach LRS (1990-2006 | 137_LOAD_CAPACITY_CLASS_LRS_1990 | |
| Tragfähigkeit nach RINA (2004-2006) | 138_LOAD_CAPACITY_CLASS_RINA_2004 | |
| Tragfähigkeit nach RMS (2005-2010) | 139_LOAD_CAPACITY_CLASS_RMS_2005 | |
| Tragfähigkeit nach alten Verfahren | Tragfähigkeit nach ABS (1997) | 151_LOAD_CAPACITY_OLD_ABS_1997 |
| Tragfähigkeit nach ABS (1980) | 152_LOAD_CAPACITY_OLD_ABS_1979 | |
| Tragfähigkeit nach AGMA 2101 (C95) | 124_LOAD_CAPACITY_AGMA_2101_C95 | |
| Tragfähigkeit nach AGMA 2001 (C95) | 167_LOAD_CAPACITY_AGMA_2001_C95 | |
| Tragfähigkeit nach AGMA 2001 (B88) | 153_LOAD_CAPACITY_OLD_AGMA_2001_B88 | |
| Tragfähigkeit nach AGMA 421.06 (1969) | 154_LOAD_CAPACITY_OLD_AGMA_421_1969 | |
| Tragfähigkeit nach AGMA 210.02 (1965/66) | 155_LOAD_CAPACITY_OLD_AGMA_210_1965 | |
| Tragfähigkeit nach BS 436 (1940) | 156_LOAD_CAPACITY_OLD_BS_436_1940 | |
| Tragfähigkeit nach BV (2003/2006) | 157_LOAD_CAPACITY_OLD_BV_2001 | |
| Tragfähigkeit nach BV (1977) | 158_LOAD_CAPACITY_OLD_BV_1977 | |
| Tragfähigkeit nach DNV (1990/1993) | 159_LOAD_CAPACITY_OLD_DNV_1993 | |
| Tragfähigkeit nach DNV (1978) | 160_LOAD_CAPACITY_OLD_DNV_1978 | |
| Tragfähigkeit nach DIN (1970) | 161_LOAD_CAPACITY_OLD_DIN_1970 | |
| Tragfähigkeit nach GL (1980) | 162_LOAD_CAPACITY_OLD_GL_1980 | |
| Tragfähigkeit nach Henriot (1976) | 163_LOAD_CAPACITY_OLD_HENRIOT_1976 | |
| Tragfähigkeit nach Niemann (1965) | 164_LOAD_CAPACITY_OLD_Niemann_1965 | |
| Tragfähigkeit nach LRS (1978) | 165_LOAD_CAPACITY_OLD_LRS_1978 | |
| Tragfähigkeit nach RINA (1982) | 166_LOAD_CAPACITY_OLD_RINA_1982 | |
| Tragfähigkeit nach ISO 6336 (1996) | 168_LOAD_CAPACITY_OLD_ISO_6336_1996 | |
| Erweiterte Verzahnungsberechnung | Lastverteilung (FEM) - ohne Umfeld | 310_LOAD_DISTRIBUTION_STIRAK |
Kegelradstufen
| Normberechnungsverfahren | Tragfähigkeit nach ISO 10300 (2014) | 715_BEVEL_STANDARD_ISO_10300_2014 |
| Tragfähigkeit nach RS (2017) | 741_BEVEL_STANDARD_RS_2017 | |
| Tragfähigkeit nach ISO 10300, DIN 3991, FVA 411 | 710_BEVEL_STANDARD_ISO_10300_2001 | |
| Tragfähigkeit nach AGMA (2003-C10) | 735_BEVEL_STANDARD_AGMA_2003_C10 | |
| Tragfähigkeit nach AGMA (2003-B97) | 730_BEVEL_STANDARD_AGMA_2003_B97 | |
| Tragfähigkeit nach AGMA (2003-A86) | 751_BEVEL_STANDARD_AGMA_2003_A86 | |
| Tragfähigkeit nach allen aktuellen Klassifizierern | 760_BEVEL_STANDARD_CLASS_ALL | |
| Tragfähigkeit nach DNV / GL 2015 | 757_BEVEL_STANDARD_DNV_2015 | |
| Tragfähigkeit nach DNV (2003) | 752_BEVEL_STANDARD_DNV_2003 | |
| Tragfähigkeit nach DNV (1993) | 753_BEVEL_STANDARD_DNV_1993 | |
| Tragfähigkeit nach American Bureau of Shipping 2016 | 759_BEVEL_STANDARD_ABS_2016 | |
| Tragfähigkeit nach Bureau Veritas 2014 | 758_BEVEL_STANDARD_BV_2014 | |
| Tragfähigkeit nach Lloyd’s Register 2015 | 756_BEVEL_STANDARD_LR_2015 | |
| Tragfähigkeit nach GL (1998) | 754_BEVEL_STANDARD_GL_1998 | |
| Tragfähigkeit nach LR (1998) | 755_BEVEL_STANDARD_LR_1998 | |
| Erweiterte Verzahnungsberechnungen (Einzelstufe) | Lastfreie Zahnkontaktsimulation | 761_BEVEL_NO_LOAD_CONTACT |
| Lokale Beanspruchungsrechnung | 762_BEVEL_LOCAL_STRESS | |
| Lokale Tragfähigkeitsberechnung | 763_BEVEL_LOCAL_CAPACITY | |
| Lokale Schadensakkumulation | 764_BEVEL_LOCAL_DAMAGE | |
| Variationsrechnung | 765_BEVEL_VARIATIONS |
Schneckenstufen
| Normtragfähigkeit | 1401_WORM_GEAR_PAIR_CAPACITY |
| Lastverteilung und Tragbild | 1402_WORM_GEAR_PAIR_CONTACT_PATTERN |
| Berührlinien und physikalische Kennwerte | 1403_WORM_GEAR_PAIR_CONTACT_VALUES |
| Geometrieauslegung | 1404_WORM_GEAR_PAIR_OPTIMAZATION |
| Selbstbremsung | 1405_WORM_GEAR_PAIR_SELF_LOCKING |
| Anlaufwirkungsgrad | 1406_WORM_GEAR_PAIR_STARTING_FRICTION |
Schraubradstufen
| Geometrie und Tragfähigkeit | 1501_CROSS_HELICAL_STAGE_LOAD_CAPACITY |
Wälzlager
| Lebensdauer (Einzellager) | 800_ROLLING_BEARING_LIFETIME |
| Lagersteifigkeit | 820_ROLLING_BEARING_STIFFNESS |
Gleitlager & Axialgleitlager
| Gleitlagerberechnung | 650_SLIDE_BEARING_CALCULATION_WITH_COMBROS |
| Axialgleitlagerberechnung | 1600_AXIAL_SLIDE_BEARING_CALCULATION |
Mehrfachpressverbindungen
| Übermass vorgegeben | 1000_MULTIPLE_INTERFERENCE_FIT_UEBERMASS |
| Fugendruck vorgegeben | 1010_MULTIPLE_INTERFERENCE_FIT_FUGENDRUCK |
| Passungen vorgegeben (Min/Max) | 1020_MULTIPLE_INTERFERENCE_FIT_NACHRECHNUNG |
Pressitze
| Berechnung nach DIN 7190 und Kollmann (zylindrischer Pressverband) | 1100_CYLINDRICAL_INTERFERENCE_FIT_DIN_7190 |
| Berechnung nach DIN 7190 (kegelförmiger Pressverband) | 1200_CONE_INTERFERENCE_FIT_DIN_7190 |
Passfedern
| Passfederberechnung | 1300_FEATHER_KEY |
Kerbstellen
| Wellentragfähigkeit an der Kerbstelle (DIN 743 + FVA 700) | 1800_NOTCH_STANDARD |
Wellen
| Wellensteifigkeit ermitteln | 1702_SHAFT_STIFFNESS |
