Lokale Nullposition einer neuen Planetenradstufe

Die relative axiale Nulllage einer neu eingefügten Planetenstufe ist links ausgerichtet bezogen auf das breiteste aller Zahnräder. Dies kann sowohl das Sonnenrad als auch das Planeten- oder Hohlrad sein.

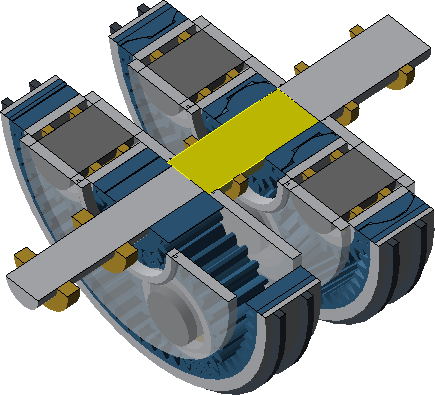

Im Bild ist die lokale Nullposition für eine beispielhafte Planetenstufe vom Typ B dargestellt. In diesem Beispiel ist das Hohlrad am breitesten. Daher orientiert sich die lokale Nullposition in diesem Fall am Hohlrad. Mit Kenntnis dieser Konvention lässt sich eine Planetenstufe bereits aus dem Wizard heraus exakt positionieren. Späteres Nachrücken ist möglich aber mit zusätzlichem Aufwand verbunden.

Nach dem Erstellen mit dem Wizard sind alle Zahnräder der Planetenstufe axial auf ihre gemeinsame Mitte zentriert. Bei Eingabe einer Position im Planetenstufen-Wizard erfolgt eine axiale Positionierung der Planetenradstufe, wobei der Bezugspunkt der hier beschriebenen lokalen Nullposition der Planetenradstufe darstellt.
