Antriebsstufe





GeschlossenAntriebsstufe einfügen
Schritt 1
Ein neues Modell anlegen.
Schritt 2

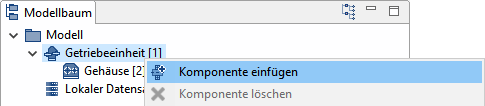

Im Modellbaum per Rechtsklick auf die Getriebeeinheit eine Komponente einfügen.
Mit Klick auf Weiter bestätigen.
Schritt 3

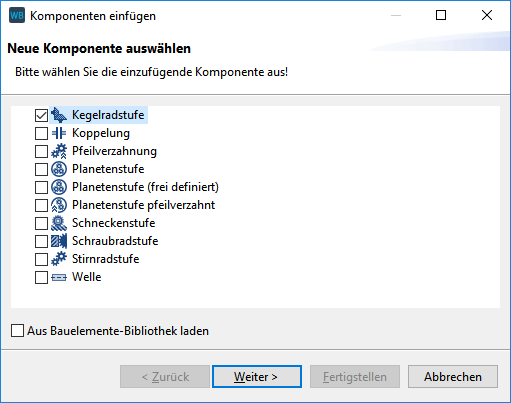

Kegelradstufe als Komponente auswählen und auf Weiter klicken.
Schritt 4

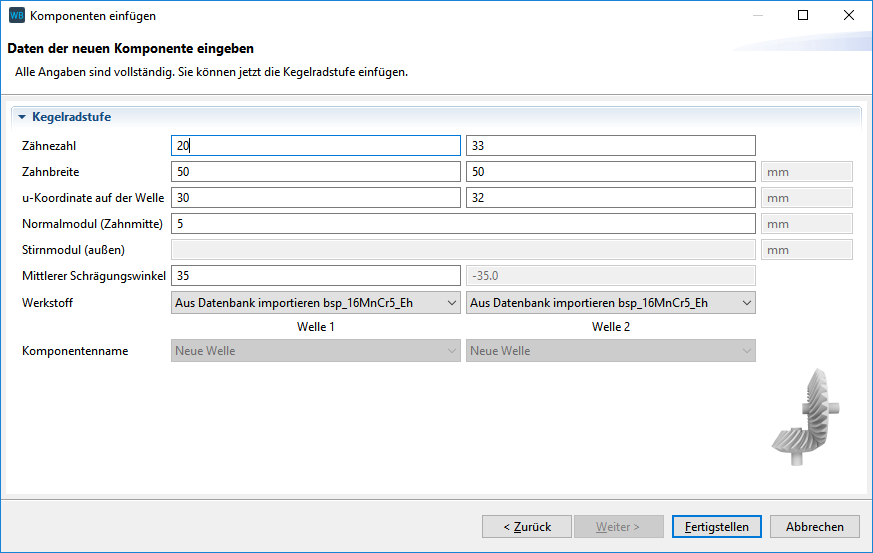

Im Stufenwizard die Verzahnungsdaten gemäß Bild eingeben.
Für Kegelritzel und Kegelrad werden automatisch neue Wellen angelegt.
Schritt 5

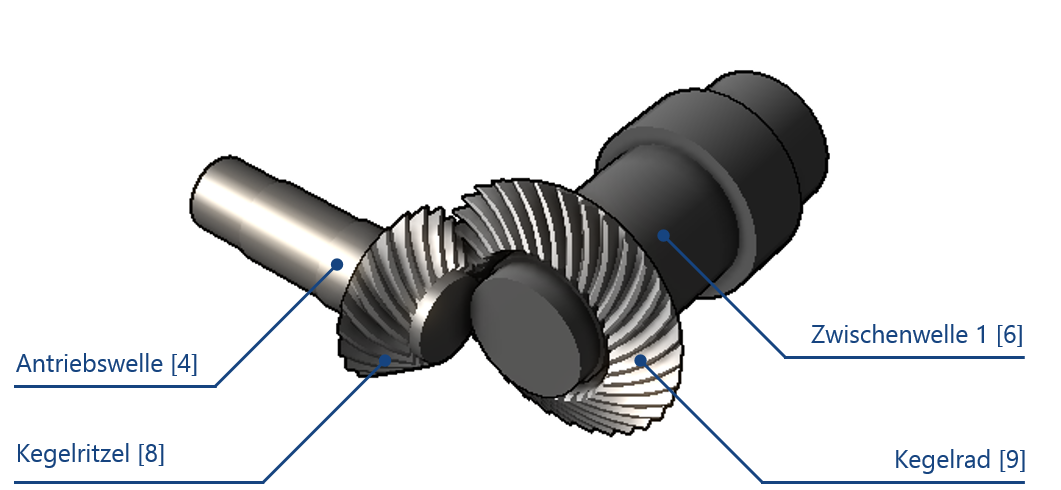

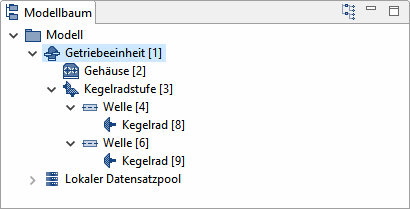

Die Kegelradstufe [3] bestehend aus den Wellen [4] & [6] und den Kegelrädern [8] & [9] wurde eingefügt.
Schritt 6
Gerade bei komplexen Modellen ist es sinnvoll, für die Komponenten im Modellbaum eigene Namen zu vergeben.

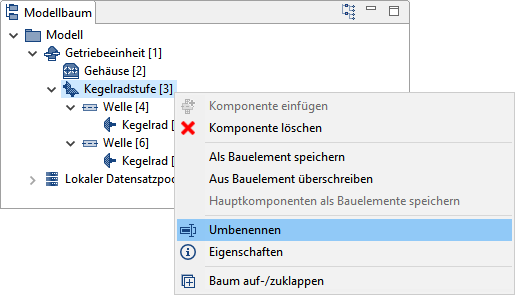

Hierfür Rechtsklick auf eine Komponente ausführen und Umbenennen auswählen.

Kegelradstufe [3]® Antriebsstufe [3]
Welle [4]® Antriebswelle [4]
Welle [6] ® Zwischenwelle 1 [6]

Dabei sollte die Komponenten ID [ ] nicht gelöscht werden.
siehe Hinweise zur Modellierung

GeschlossenWellen der Antriebsstufe modellieren

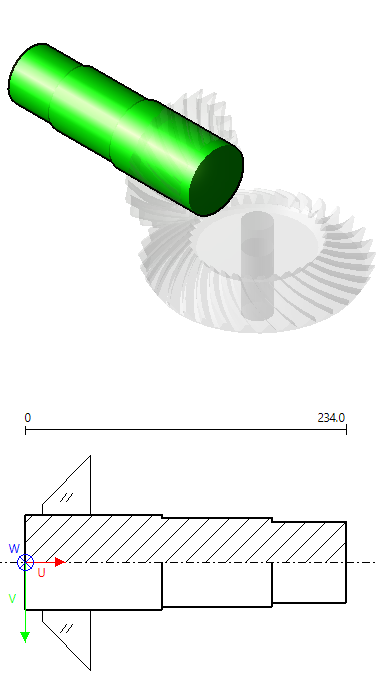

Um die Eingaben bei der Wellenmodellierung zu überprüfen, empfiehlt sich die Verwendung der Prinzipskizze und die Schnittebene in der 3D-Ansicht .

GeschlossenAntriebswelle
Schritt 1

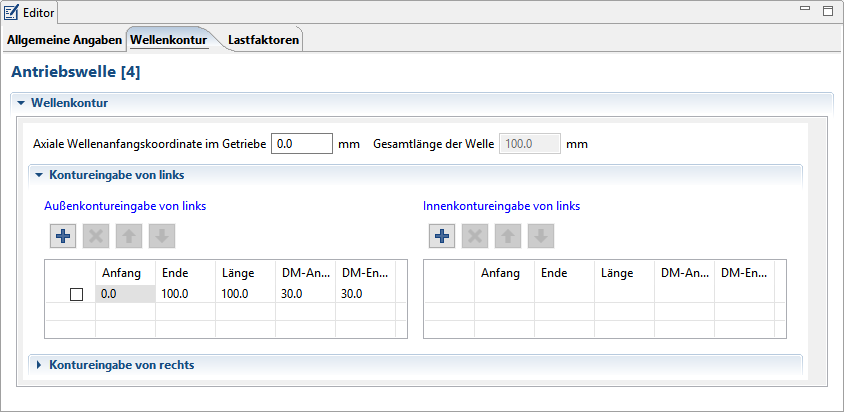

Im Modellbaum die Antriebswelle selektieren und auf den Reiter Wellenkontur wechseln. Der Welleneditor wird angezeigt.
Hier kann die Außen- und Innenkontur der Welle sowie die axiale Wellenanfangskoordinate eingeben werden.
Schritt 2
Da es sich um die erste Welle im Getriebe handelt, ist die axiale Wellenanfangskoordinate 0. Alle weiteren Wellen richten sich an dieser aus.
Schritt 3

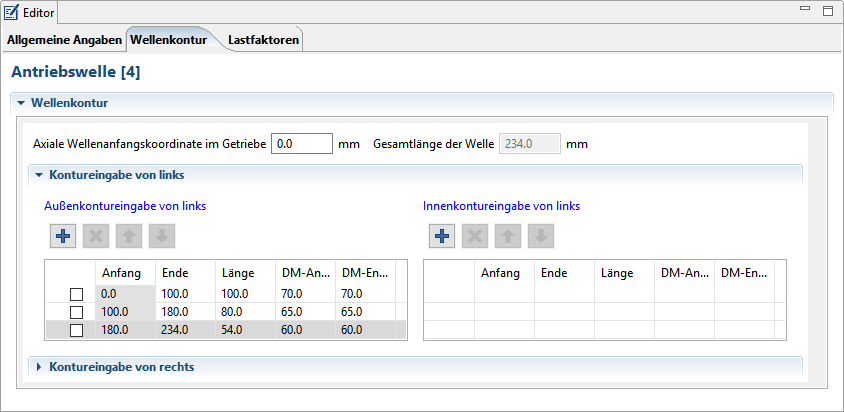

Per Klick auf 2 neue Wellenabschnitte im Feld Außenkontureingabe links hinzufügen. Für jedem Anschnitt die Länge und den Durchmesser gemäß Abbildung eingeben.
Schritt 3
Die Wellenkontur kann zu jeder Zeit in der Prinzipskizze und der 3D-Ansicht überprüft werden.
GeschlossenZwischenwelle 1
Schritt 1

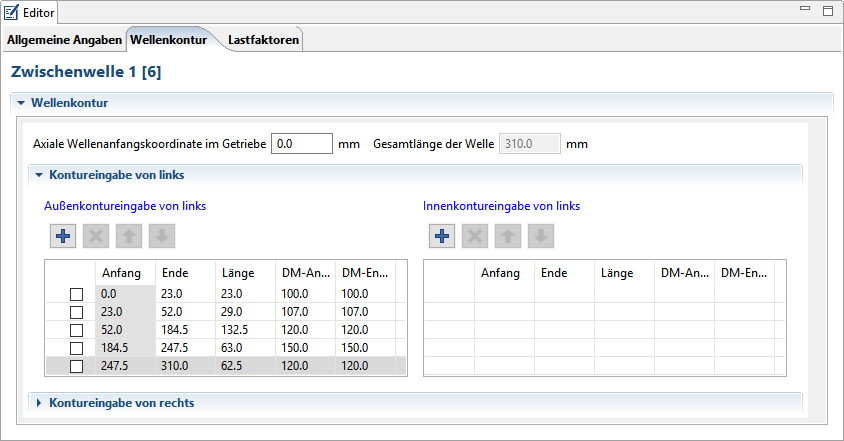

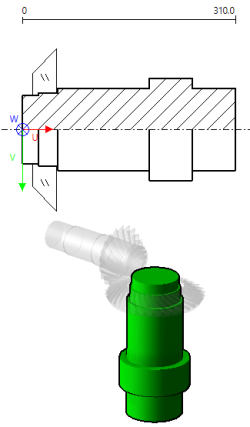

Zwischenwelle [6] im Modellbau selektieren und im Welleneditor 4 Wellenabschnitte hinzufügen. Länge und Durchmesser gemäß Abbildung eingeben.
Schritt 2
Die Axiale Wellenanfangskoordinate (0 mm) eingeben.
GeschlossenOptional: Geometriedaten importieren
Die Angabe der Geometriedaten für die Kegelradverzahnung erfolgt über den Import der Standard.kgd Datei.

Die Standard.kgd ist eine Eingabeschnittstelle für die Berechnung von Kegelrädern und enthält alle Informationen, die für die Herstellungssimulation und damit zur Generierung der Sollgeometrie notwendig sind.

  • Grundaufbau der Standard.kgd:
  • GrundgeometrieRohlingsform (Berandungspolygon)
  • Maschineneinstellungen
  • Werkzeugbeschreibung

Für weitere Informationen über den Aufbau der Standard.kgd siehe Dokumentation BECAL
