Getriebestruktur neu aufbauen

Im folgenden wird die Getriebestruktur des Modells in der aktuellen Workbench neu aufgebaut. Dabei werden 2 Planetenstufen über den Wizard eingefügt und zwischen Steg und Sonnenwelle gekoppelt.

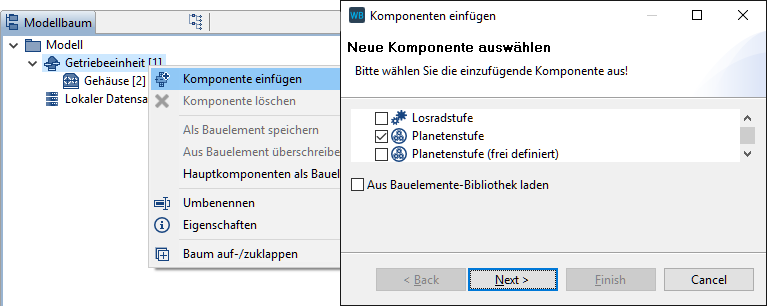

Um die erste Planetenstufe einzufügen: Rechtsklick auf die Getriebeeinheit ® Komponente einfügen ® Planetenstufe

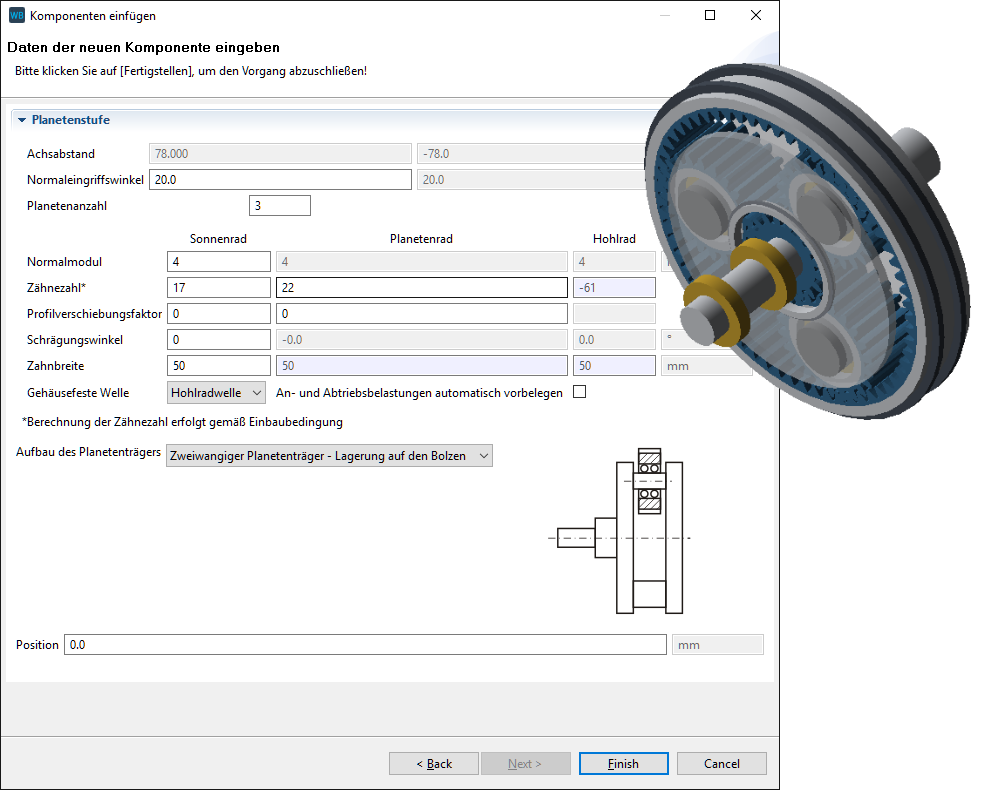

Verzahnungsdaten und Stufentyp im Wizard eingeben.

Auch wenn die Komponenten der Planetenstufen im Anschluss ersetzt werden, sollten die Grunddaten im Wizard korrekt eingegeben werden. Damit werden im weiteren Positionierungsprobleme vermieden.

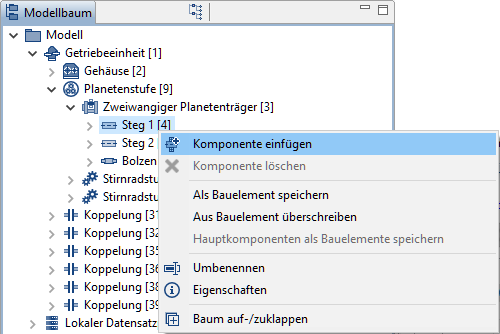

Die zweite Planetenstufe soll auf die Stegwelle 1 der ersten Planetenstufe eingefügt werden. Rechtsklick auf Steg 1 ® Komponente einfügen ® Planetenstufe

Dabei soll die Stegwelle 1 in Planetenstufe 1 die Rolle der Sonnenradwelle in Planetenstufe 2 übernehmen.

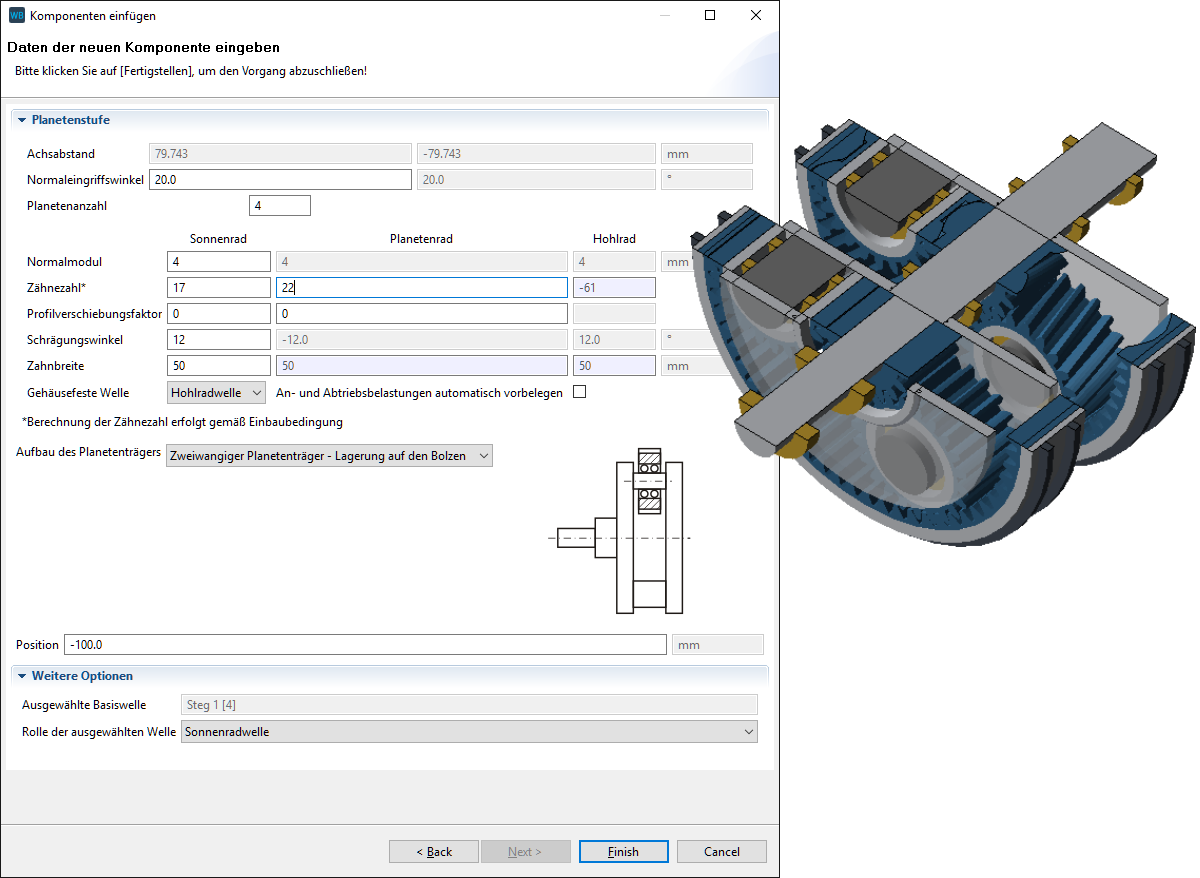

Basiswelle ® Steg 1
Rolle der ausgewählten Welle ® Sonnenradwelle

Über die Position wird die axiale Anfangskoordinate der neuen Planetenstufe angegeben. Sie entspricht dabei der Anfangskoordinate der breitesten Verzahnung.

siehe auch Lokale Nullposition der Planetenradstufe
