Berechnungen im Scripting

Um Berechnungen im Scripting zu starten, wird die Funktion runCalcMethod(methodID, compID); verwendet. Die Funktion benötigt als Parameter die ID der Berechnungsmethode und die ID der zu berechnenden Komponente.

Gesamtsystemberechnungen werden immer auf dem Komponententyp "gear_unit" durchgeführt. Die ID der Berechnungsmethode ist immer "001_SYSTEM_CALCULATION". Um weitere Berechnungen zur Gesamtsystemberechnung dazu zu schalten, müssen die entsprechenden Berechnungsattribute auf true gesetzt werden.

Bei der Einzelkomponentenberechnung werden die Berechnungen immer auf der jeweiligen Komponente durchgeführt. Für jeden Komponententyp gibt es verschiedene Berechnungsmethoden zur Auswahl.

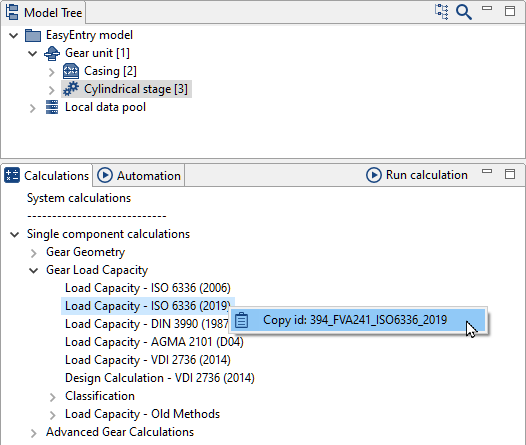

Per Rechtsklick auf eine Berechnung kann die dazugehörige ID in die Zwischenablage kopiert und im Script eingefügt werden.

Gesamtsystemberechnung

Beispiel: Gesamtsystemberechnung mit zugeschalteter Tragfähigkeitsberechnung nach ISO 6336

1var gearUnitID = 1;
2setAttr("gta_switch_iso_6336_2006", gearUnitID, true, EDAT);
3runCalcMethod("001_SYSTEM_CALCULATION", gearUnitID);

1	Variable GearUnitID mit der ID der Komponente "Getriebeeinheit" belegen (Tipp: ID der Getriebeeinheit ist immer 1).
2	Attribut für Berechnungsschalter "Tragfähigkeit nach ISO 6336 (2006)" auf true setzen.
3	Gesamtsystemberechnung ausführen.

Stirnradstufe

Berechnung	Attribut
Tragfähigkeit nach ISO 6336 (2006)	gta_switch_iso_6336_2006
Tragfähigkeit nach ISO 6336 (2019)	gta_switch_iso_6336_2019
Tragfähigkeit nach DIN 3990 (1987)	gta_switch_din_3990_1987
Tragfähigkeit nach AGMA 2101 (D04)	gta_switch_agma_2101_d04
Tragfähigkeit nach VDI 2736 (2014)	gta_switch_vdi_2736_2014
Lastverteilung (analytisch)	gta_switch_3d_load_distribution_analytical
Verzahnungsanregung	gta_switch_3d_force_excitation
Temperaturverteilung und Graufleckigkeit	gta_switch_3d_micro_pitting
Zahnfußspannung (BEM)	gta_switch_3d_root_stress
Flankenbruch nach FVA 556	gta_switch_3d_flank_fracture
Lastverteilung (FEM)	gta_switch_3d_load_distribution_fem

Kegelradstufe

Berechnung	Attribut
Tragfähigkeit nach ISO 10300 (2023)	gta_switch_bevel_mesh_iso_10300
Tragfähigkeit nach ISO 10300 (2014)	gta_switch_bevel_mesh_din_3991
Tragfähigkeit nach AGMA 2003-D19	gta_switch_bevel_mesh_agma_2003_d19
Tragfähigkeit nach AGMA 2003-C10	gta_switch_bevel_mesh_agma_2003_c10
Tragfähigkeit nach allen aktuellen Klassifizierern	gta_switch_bevel_mesh_all_classification_societies
Lastfreie Zahnkontaktsimulation	gta_switch_bevel_mesh_local_tooth_contact
Örtliche Beanspruchungsrechnung	gta_switch_bevel_mesh_local_loads
Örtliche Tragfähigkeitsrechnung	gta_switch_bevel_mesh_local_capacity
Lokale Schadensakkumulation	gta_switch_bevel_mesh_local_damage_accumulation

Welle

Berechnung	Attribut
Wellensicherheit nach DIN 743 (2012)	gta_switch_din_743
Festigkeitsnachweis nach FKM (2012)	gta_switch_fkm_2012

Lager

Berechnung	Attribut
Wälzlagerlebensdauer	gta_switch_bearing_lifetime
Gleitlagerberechnung (ohne Iteration)	gta_switch_slide_bearing_with_linear_stiffness
Gleitlagerberechnung (mit Iteration)	gta_switch_slide_bearing_with_iteration

Welle-Nabe-Verbindung

Berechnung	Attribut
Tragfähigkeit Welle-Nabe-Verbindungen	gta_switch_shaft_hub_connections

Wirkungsgrad

Berechnung	Attribut
Verlustleistung und Wämehaushalt	gta_switch_power_loss

Dynamik

Berechnung	Attribut
Eigenwerte/Eigenmoden berechnen	switch_eigenvalue_calculation

FEM

Berechnung	Attribut
FEM-Bauteilverformung berechnen	switch_calculation_fem_part_deformation

Lastkollektiv

Berechnung	Attribut
Lastkollektiv berücksichtigen	consider_spectrum

Einzelkomponentenberechnung

Beispiel: Lagerlebensdauer für ein einzelnes Wälzlager berechnen

1var bearingID = 10;
2runCalcMethod("800_ROLLING_BEARING_LIFETIME", bearingID);

1	Variable bearingID mit der ID des Wälzlagers belegen.
2	Einzelkomponentenberechnung mit der methodID "800_ROLLING_BEARING_LIFETIME" ausführen.

Tipp

Anstelle der kompletten Methoden-ID "800_ROLLING_BEARING_LIFETIME" kann auch nur die Methodennummer "800" angegeben werden.

Getriebeeinheit

Berechnung	methodID
Leistungsfluss	010_POWER_FLOW

Stirnradstufe

Berechnung	methodID
Hauptgeometrie	101_MAIN_GEOMETRY
Tragfähigkeit nach ISO 6336 (2006)	393_FVA241_ISO6336_2008
Tragfähigkeit nach ISO 6336 (2019)	394_FVA241_ISO6336_2019
Tragfähigkeit nach DIN 3990 (1987)	122_LOAD_CAPACITY_DIN_3990_1987
Tragfähigkeit nach AGMA 2101 (D04)	123_LOAD_CAPACITY_AGMA_2101_D04
Tragfähigkeit nach VDI 2736 (2014)	390_FVA241_VDI2736
Entwurfsberechnung nach VDI 2736 (2014)	391_FVA241_VDI2736_INITIAL_DESIGN
Tragfähigkeit nach allen aktuellen Klassifizierern	140_LOAD_CAPACITY_CLASS_ALL
Tragfähigkeit nach ABS (2019)	398_LOAD_CAPACITY_ABS_2019_part4
Tragfähigkeit nach ABS (2011)	131_LOAD_CAPACITY_CLASS_ABS_2011
Tragfähigkeit nach BV (2010)	133_LOAD_CAPACITY_CLASS_BV_2010
Tragfähigkeit nach CCS (1996)	134_LOAD_CAPACITY_CLASS_CCS_1996
Tragfähigkeit nach DNV (2012)	141_LOAD_CAPACITY_CLASS_DNV_2012
Tragfähigkeit nach GL (1998-2006)	136_LOAD_CAPACITY_CLASS_GL_1998
Tragfähigkeit nach LRS (2019)	397_LOAD_CAPACITY_LRS_2019_part5
Tragfähigkeit nach LRS (1990-2006)	137_LOAD_CAPACITY_CLASS_LRS_1990
Tragfähigkeit nach RINA (2004-2006)	138_LOAD_CAPACITY_CLASS_RINA_2004
Tragfähigkeit nach RMS (2005-2010)	139_LOAD_CAPACITY_CLASS_RMS_2005
Tragfähigkeit nach ABS (1997)	151_LOAD_CAPACITY_OLD_ABS_1997
Tragfähigkeit nach ABS (1980)	152_LOAD_CAPACITY_OLD_ABS_1979
Tragfähigkeit nach AGMA 2101 (C95)	124_LOAD_CAPACITY_AGMA_2101_C95
Tragfähigkeit nach AGMA 2001 (C95)	167_LOAD_CAPACITY_AGMA_2001_C95
Tragfähigkeit nach AGMA 2001 (B88)	153_LOAD_CAPACITY_OLD_AGMA_2001_B88
Tragfähigkeit nach AGMA 421.06 (1969)	154_LOAD_CAPACITY_OLD_AGMA_421_1969
Tragfähigkeit nach AGMA 210.02 (1965/66)	155_LOAD_CAPACITY_OLD_AGMA_210_1965
Tragfähigkeit nach BS 436 (1940)	156_LOAD_CAPACITY_OLD_BS_436_1940
Tragfähigkeit nach BV (2003/2006)	157_LOAD_CAPACITY_OLD_BV_2001
Tragfähigkeit nach BV (1977)	158_LOAD_CAPACITY_OLD_BV_1977
Tragfähigkeit nach DNV (2003)	135_LOAD_CAPACITY_CLASS_DNV_2003
Tragfähigkeit nach DNV (1990/1993)	159_LOAD_CAPACITY_OLD_DNV_1993
Tragfähigkeit nach DNV (1978)	160_LOAD_CAPACITY_OLD_DNV_1978
Tragfähigkeit nach DIN (1970)	161_LOAD_CAPACITY_OLD_DIN_1970
Tragfähigkeit nach GL (1980)	162_LOAD_CAPACITY_OLD_GL_1980
Tragfähigkeit nach Henriot (1976)	163_LOAD_CAPACITY_OLD_HENRIOT_1976
Tragfähigkeit nach ISO 6336 (1996)	168_LOAD_CAPACITY_OLD_ISO_6336_1996
Tragfähigkeit nach ISO 6336 (2006) - STplus	121_LOAD_CAPACITY_ISO_6336_2006
Tragfähigkeit nach Niemann (1965)	164_LOAD_CAPACITY_OLD_Niemann_1965
Tragfähigkeit nach LRS (1978)	165_LOAD_CAPACITY_OLD_LRS_1978
Tragfähigkeit nach RINA (1982)	166_LOAD_CAPACITY_OLD_RINA_1982
Lastverteilung (FEM) - ohne Umfeld	310_LOAD_DISTRIBUTION_STIRAK
Verschleißberechnung (FEM) - ohne Umfeld	312_STIRAK_WEAR
Dynamisches Abwälzen (FEM) - ohne Umfeld	320_TRANSIENT_NONLINEAR_FEM_SOLVER

Kegelradstufe

Berechnung	methodID
Geometrieauslegung nach ISO 23509 (2016)	MODEL_METHOD_BEVEL_MESH_GEOCALCULATION
Tragfähigkeit nach ISO 10300 (2014)	715_BEVEL_STANDARD_ISO_10300_2014
Tragfähigkeit nach AGMA (2003-C10)	735_BEVEL_STANDARD_AGMA_2003_C10
Tragfähigkeit nach American Bureau of Shipping (2016)	759_BEVEL_STANDARD_ABS_2016
Tragfähigkeit nach Bureau Veritas (2014)	758_BEVEL_STANDARD_BV_2014
Tragfähigkeit nach CCS (2015)	742_BEVEL_STANDARD_CCS_2015
Tragfähigkeit nach DNV / GL (2015)	757_BEVEL_STANDARD_DNV_2015
Tragfähigkeit nach Lloyd’s Register (2015)	756_BEVEL_STANDARD_LR_2015
Tragfähigkeit nach RS (2017)	741_BEVEL_STANDARD_RS_2017
Tragfähigkeit nach allen aktuellen Klassifizierern	760_BEVEL_STANDARD_CLASS_ALL
Tragfähigkeit nach ISO 10300, DIN 3991, FVA 411	710_BEVEL_STANDARD_ISO_10300_2001
Tragfähigkeit nach AGMA (2003-B97)	730_BEVEL_STANDARD_AGMA_2003_B97
Tragfähigkeit nach AGMA (2003-A86)	751_BEVEL_STANDARD_AGMA_2003_A86
Tragfähigkeit nach DNV (2003)	752_BEVEL_STANDARD_DNV_2003
Tragfähigkeit nach DNV (1993)	753_BEVEL_STANDARD_DNV_1993
Tragfähigkeit nach GL (1998)	754_BEVEL_STANDARD_GL_1998
Tragfähigkeit nach LR (1998)	755_BEVEL_STANDARD_LR_1998
Tragfähigkeit nach allen aktuellen Klassifizierern	760_BEVEL_STANDARD_CLASS_ALL
Lastfreie Zahnkontaktsimulation	761_BEVEL_NO_LOAD_CONTACT
Lokale Beanspruchungsrechnung	762_BEVEL_LOCAL_STRESS
Lokale Tragfähigkeitsberechnung	763_BEVEL_LOCAL_CAPACITY
Lokale Schadenssimulation	770_BEVEL_LOCAL_DAMAGE_SIMULATION
Lokale Schadensakkumulation	764_BEVEL_LOCAL_DAMAGE
Variationsrechnung	765_BEVEL_VARIATIONS

Schraub- und Schneckenstufe

Berechnung	methodID
Normtragfähigkeit Schneckenstufe	1401_WORM_GEAR_PAIR_CAPACITY
Lastverteilung und Tragbild Schneckenstufe	1402_WORM_GEAR_PAIR_CONTACT_PATTERN
Berührlinien und physikalische Kennwerte Schneckenstufe	1403_WORM_GEAR_PAIR_CONTACT_VALUES
Selbstbremsung Schneckenstufe	1405_WORM_GEAR_PAIR_SELF_LOCKING
Anlaufwirkungsgrad Schneckenstufe	1406_WORM_GEAR_PAIR_STARTING_FRICTION
Geometrie und Tragfähigkeit Schraubradstufe	1501_CROSS_HELICAL_STAGE_LOAD_CAPACITY

Welle und Lager

Berechnung	methodID
Wellentragfähigkeit an der Kerbstelle (DIN 743 + FVA 700)	1800_NOTCH_STANDARD
Wellentragfähigkeit an der Kerbstelle (FKM 2012 örtlich)	1801_NOTCH_FKM_2012_LOCAL
Wälzlagerberechnung	800_ROLLING_BEARING_LIFETIME
Radialgleitlagerberechnung	650_SLIDE_BEARING_CALCULATION_WITH_COMBROS
Axialgleitlagerberechnung	1600_AXIAL_SLIDE_BEARING_CALCULATION

Welle-Nabe-Verbindung

Berechnung	methodID
Tragfähigkeit Mehrfachpressverbindung	1000_MULTIPLE_INTERFERENCE_FIT Anmerkung Über das Combo-Attribut "calculation_process_multiple_interference_fit" kann angegeben werden, welche Berechnungsvariante ausgeführt werden soll: interference_given (Übermaß gegeben) pressure_given (Fugendruck gegeben) min_max_interference_given (Vorgabe Passungen/ Abweichungen)
Tragfähigkeit Zylinderpressverband nach DIN 7190 und Kollmann	1100_CYLINDRICAL_INTERFERENCE_FIT_DIN_7190
Tragfähigkeit Kegelpressverband nach DIN 7190	1200_CONE_INTERFERENCE_FIT_DIN_7190
Tragfähigkeit Passfeder nach DIN 6892	1300_FEATHER_KEY
Geometrie Steckverzahnung	2100_SPLINE_GEOMETRY
Tragfähigkeit Steckverzahnung	2101_SPLINE_LOAD_CAPACITY

Schraubenverbindungen

Berechnung	methodID
Schraubenvorauslegung nach VDI 2230 (2015)	399_VDI_2230
Schraubenberechnung nach VDI 2230 (2015)	395_VDI_2230
Mehrschraubenberechnung nach VDI 2230 (2015)	392_VDI_2230

Weitere

Tabelle 84. Weitere

Berechnung	methodID
Ölverteilung Schmierstoffnetzwerk	2001_LUBRICANT_NETWORK
