In der FVA-Workbench stehen dem Benutzer zwei verschiedene Berechnungsarten zur Verfügung. In der Gesamtsystemberechnung wird das Getriebe als Ganzes betrachtet, wobei die Auswirkungen der Verformung der Maschinenelemente untereinander berücksichtigt werden. Die auftretenden Kräfte, Verlagerungen etc. werden dabei automatisch an die einzelnen Maschinenelemente weitergegeben
In der Einzelkomponentenberechnung wird ein einzelne Maschinenelement unabhängig vom restlichen Getriebe berechnet. Die angereifenden Kräfte, Verlagerungen etc. müssen hierbei daher einzeln vorgegeben werden.
Bei der Gesamtsystemberechnung werden der Leistungsfluss und die Verformungen für das gesamte Getriebe berechnet. Die auftretenden Kräfte und Verlagerungen werden dabei automatisch an die einzelnen Maschinenelemente weitergegeben. Somit erfolgt die Berechnung der weiterführenden Tragfähigkeitsverfahren unter Berücksichtigung der Verformungskreuzeinflüsse. Das Steifigkeits- und Verformungsverhalten wird für alle Maschinenelemente berechnet:
Wellen, Wälz- und Gleitlager, Welle-Nabe-Verbindungen, Kopplungen
Stirnrad-, Kegelrad-, Schraub- und Schneckenstufen
Getriebegehäuse, Planetenträger
Im Rahmen der Gesamtsystemberechnung können verschiedene weitere Berechnungen wie z.B. eine Stirnradtragfähigkeits-, Lagerlebensdauer- oder Wellentragfähigkeitsberechnung ausgeführt werden. Die im Vorfeld Berechneten Kräfte, Verlagerungen etc. gehen dabei direkt in die Berechnung ein.
Darstellung der Gesamtsystemverformung im 3D-Modell der FVA-Workbench

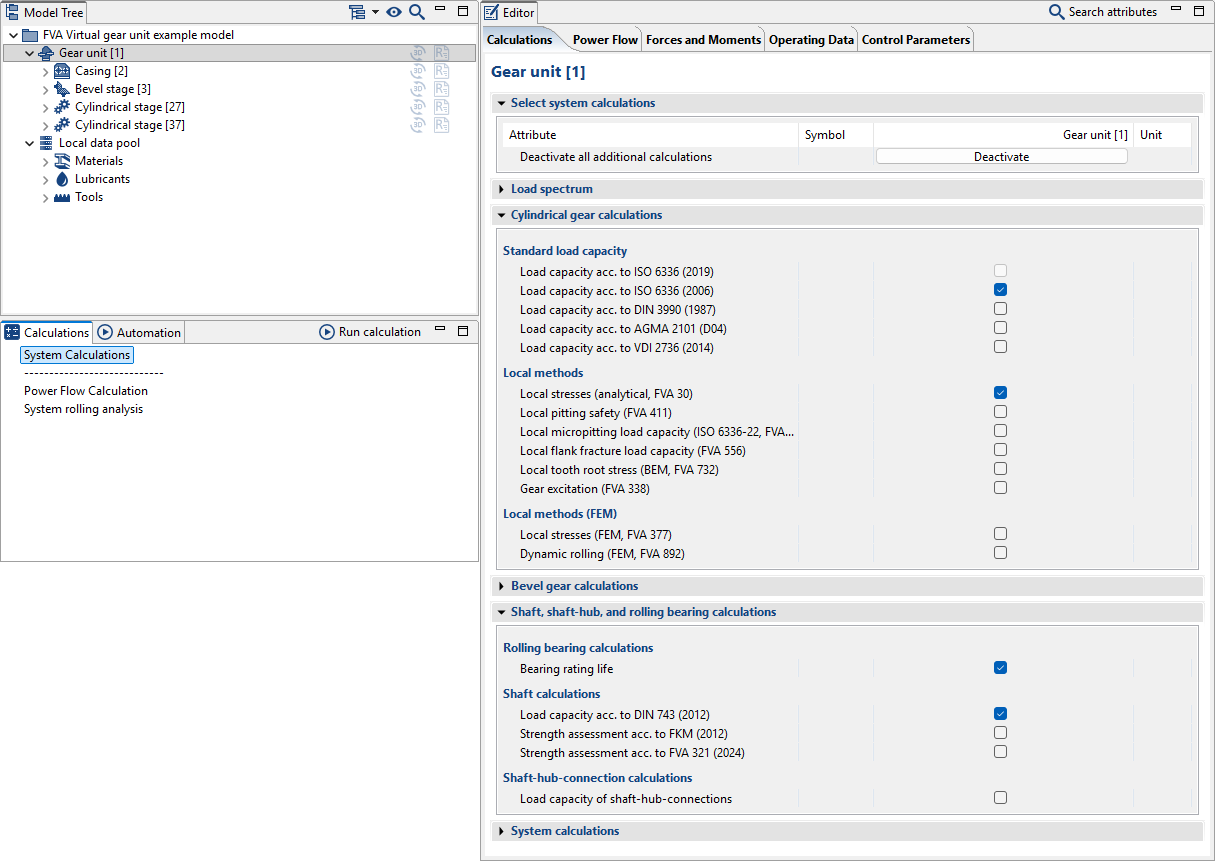

Die Gesamtsystemberechnung startet per Doppelklick auf das Rechenziel "Gesamtsystemberechnung" im View "Berechnungen". Im Tab "Berechnungen" auf der Modellbaumkomponente "Getriebeeinheit" können weitere Berechnungen dazugeschaltet werden.
Bei der Einzelkomponentenberechnung wird nur ein Maschinenelement ohne sein Umfeld berechnet. Kräfte, Verlagerungen etc. müssen einzeln vorgegeben werden. Kreuzeinflüsse aus dem Getriebeumfeld werden nicht berücksichtigt.
Um eine Einzelkomponentenberechnung zu starten muss im Modellbaum eine Komponente selektiert werden. Die Berechnung erfolgt dann über einen Doppelklick auf das Rechenziel im View "Berechnungen".
