FVA-Workbench KnowledgeBase

Beispiel 1 Gesamtsystemberechnung durchführen

1methodID = "001_SYSTEM_CALCULATION";
2var compID = 1;
3setAttr("gta_switch_iso_6336_2006", compID, true, EDAT);
4var status = runCalcMethod(methodID, compID);
5if (status == 1) {
6    println("Calculation was successful");
    } else {
7  println("Something went wrong");
    }

Beispiel 2 Lagerlebensdauerberechnung für ein einzelnes Lager durchführen.

methodID = "800_ROLLING_BEARING_LIFETIME";
var compID = 15;
runCalcMethod(methodID, compID);

Beispiel 1 Wert des Attributs Normaleingriffswinkel auf der Konsole ausgeben.

1let compID = getCompByType('cylindrical_mesh')[0];
2let value = getAttr("normal pressure angle", compID, EDAT);
3println(value);

Beispiel 2 Werte des Arrayattributs statische Tragzahl auf der Konsole ausgeben.

1let compID = getCompByType('bearing')[0];
2let value = getAttr("static capacity", compID, RDAT);
3println(value[0]);
4println(value[1]);

Beispiel 1 Wert des Attributs Öltemperatur löschen.

1var compID = 1;
2setAttr('temperature', compID, 90, EDAT);

Beispiel 2 Attribut FVA_54 auf true setzen. Das Attribut FVA_54 entspricht dem Schalter "Graufleckenberechnung nach FVA 54" im Eingabeditor.

1var compID = getCompByType('cylindrical_mesh')[0];
2setAttr('FVA_54', compID, true, EDAT);

Beispiel 1 Wert des Attributs Öltemperatur löschen.

1delAttr('lubricant', 1);

Beispiel Attributeigenschaften des Attributs Zahnbreite auf einem Stirnrad mit der ID 8 abfragen.

1var compID = 8;
2var attributeID = 'face width';
3println('Name: ' + getAttrProperty(attributeID, compID, 'NAME'));
4println('Unit: ' + getAttrProperty(attributeID, compID, 'UNIT_NAME'));
5println('Symbol: ' + getAttrProperty(attributeID, compID, 'SYMBOL'));
6println('Value: ' + getAttrProperty(attributeID, compID, 'RDAT_VALUE'));

Beispiel 1 Namen und Typ einer Komponente auf der Scripting Konsole ausgeben.

1var compID = 3;
2println(getCompProperty(compID,'TYPE'));
3println(getCompProperty(compID,'NAME'));

Beispiel Namen einer Komponente ändern.

var compID = 3;
setCompProperty(compID, "NAME", "New component name");

Beispiel 1 Bei allen Wälzlagern im Getriebemodell den Eingabetyp auf "Steifigkeit" setzten.

1let bearings = getCompByType("bearing");

2for (i=0; i < bearings.length; i++){
3	setAttr("bearing data type", bearings[i], 2, EDAT);
    }

Beispiel 1 Räder einer Stirnradstufe abfragen

1var stageID = 3;
2var gearIDs = getSubComponents(stageID, "general_gear");
3println(gearIDs[0]);
4println(gearIDs[1]);

Beispiel 1 Kerbstelle auf einer Welle einfügen und Basisattribute belegen

1let shaftID = 3;
2let notchID = addSubComponent(shaftID, "notch");

3setAttr("notch kind", notchID, 6, EDAT);
4setAttr("position", notchID, 6, EDAT);
5setAttr("notch width", notchID, 5, EDAT);
6setAttr("notch radius", notchID, 2, EDAT);
7setAttr("depth", notchID, 2, EDAT);
8setAttr("surface roughness", notchID, 10, EDAT);

1	Variable shaftID enthält die ID der Welle, auf der die Kerbstelle eingefügt werden soll.
2	Neue Komponente vom Typ "notch" via addSubComponent() auf der Welle 3 einfügen. Der Rückgabewert der Funktion, die ID der neuen Kerbstelle, wird in der Variable notchID gespeichert.
3	Combo-Attribut "Kerbform" auf der neuen Kerbstelle via setAttr() auf 6 setzten. Der Wert 6 entspricht einer Rechtecknut. (Weitere Optionen siehe Bild)
4	Position der Kerbstelle setzten.
5	Kerbbreite der Kerbstelle setzen.
6	Kerbradius der Kerbstelle setzen.
7	Kerbtiefe der Kerbstelle setzten.
8	Oberflächenrauheit R_z der Kerbstelle setzten.

Beispiel 2 Einer bestehenden Welle Abschnitte hinzufügen

var shaftID = 3;
var nbrOuterContours = 3;
var nbrInnerContours = 2;
var outerContourIDs = [];
var innerContourIDs = [];
var outerContourlenght = [30, 50, 20];
var innerContourlenght = [40, 80];
var outerContourDiameters = [30, 50, 25];
var innerContourDiameters = [10, 20];

for (let i = 0; i < nbrOuterContours; i++){
  let options = {};
  outerContourIDs.push(addSubComponent(shaftID, "contour",{side: "outer", direction: "left"}));
}
for (let i = 0; i < nbrInnerContours; i++){
    innerContourIDs.push(addSubComponent(shaftID, "contour",{side: "inner", direction: "left"}));
}
for(let i = 0; i < nbrOuterContours; i++){
    setAttr("length",             outerContourIDs[i], outerContourlenght[i], EDAT);
    setAttr("beginning diameter", outerContourIDs[i], outerContourDiameters[i], EDAT);
    setAttr("end diameter",       outerContourIDs[i], outerContourDiameters[i], EDAT);
}
for(let i = 0; i < nbrInnerContours; i++){
    setAttr("length",             innerContourIDs[i], innerContourlenght[i], EDAT);
    setAttr("beginning diameter", innerContourIDs[i], innerContourDiameters[i], EDAT);
    setAttr("end diameter",       innerContourIDs[i], innerContourDiameters[i], EDAT);
}

Beispiel Belastungskomponente von einer Welle löschen

var shaftID = 4;
var forceID = 10;

deleteSubComponent(shaftID, forceID);

Beispiel Werkstoff 16MnCr5 als Komponente zum Modell hinzufügen und einem Stirnrad zuweisen

gearID = 8;
var materialID = addDbComponent("material", "16MnCr5");
setAttr("material", gearID, materialID, EDAT);

Beispiel Datenbankkomponente mit der ID 120 löschen

deleteDbComponent("120");

Beispiel 1 Aktualisiert die Datenbank Komponente mit der ID 22 mit den Daten aus der Globalen Datenbank.

refreshDbComp(22);

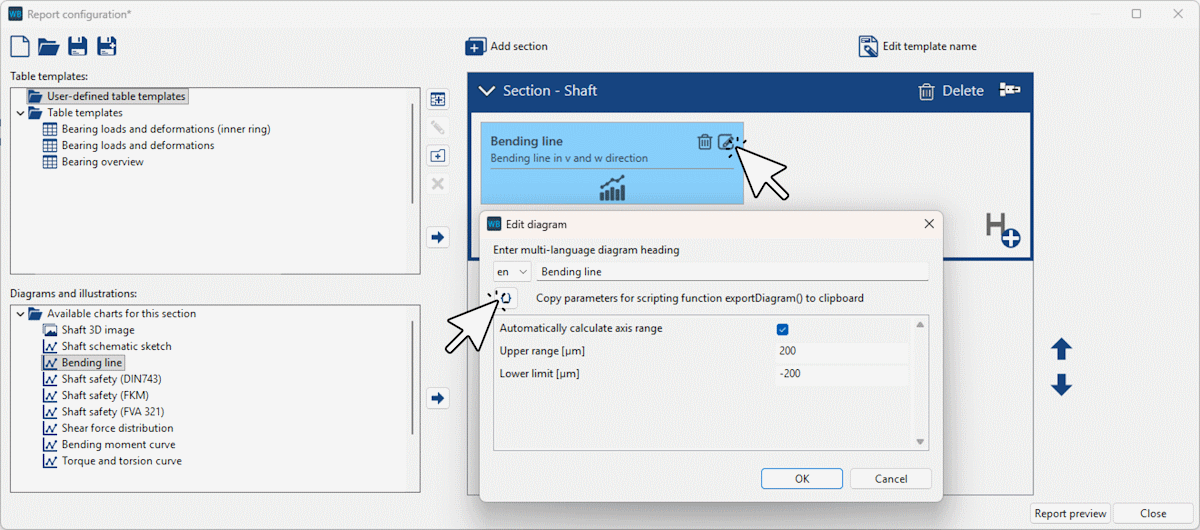

Beispiel 1 HTML-Report generieren

1var templateFile = "C:\\template.wbrep";
2var outputFile = "C:\\output\\report.html";
3var options = {compactView: false,
                   language: "de",
                   completeTree: false,
                   notifications: true,
                   navigationBar: true};
4generateReport(templateFile, outputFile, options);

Beispiel 2 HTML-Report mit vordefinierter Gesamtsystem Reportvorlage erstellen

var templateFile = getPredefinedReportTemplate(SYSTEM_REPORT);
var outputFile = "C:\\output\\report.html";
generateReport(templateFile, outputFile);

Beispiel 1

1var text = "This is text";
2var array = [1, 2.2, 3, 4];
3println(text);
    for (i=0; i<array.length; i++){
4     println(array[i]);
    }

Beispiel 1 Text als Meldung ausgeben.

var text = "This is a message. Click OK to continue."
alert(text);

Beispiel 2 Mehrere Meldungen in einer Schleife ausgeben.

1for (i = 0; i < 5; i++){
2    alert("This is the " + i + ". run");
     }

Beispiel 1 Drehmoment vom Nutzer abfragen und den Attributwert auf der Belastungskomponente entsprechend setzen.

1var forceID = 20;
2var torque = prompt("Please enter input torque");
3setAttr("scaled torque", forceID, torque, EDAT);

Beispiel 1 Text in eine vom Nutzer ausgewählte Datei schreiben.

1let options = {directory: "c:/example", filename: "myfile.txt", type: "save"};
2let path = promptFile(options);
3let text = "This Text will be written to the ASCII File";
4writeToFile(path, text, "c", "UTF-8");

Beispiel 1 Textdatei in ein vom Nutzer ausgewähltes Verzeichnis schreiben.

1let directory = promptDirectory("c:/example");
2let filename = "text.txt";
3let path = directory +"/"+ filename;
4let text = "This Text will be written to the ASCII File";
5writeToFile(path, text, "c", "UTF-8");

Beispiel 1 Kriterium für den Korrekturvorschlag vom Nutzer abfragen und das entsprechende Attribut in der FVA-Workbench setzen.

Die Möglichen Werte für das Combo-Attribut "Kriterium für Flankenmodifikationen aus der 3d Lastverteilung" kann in der Attributübersicht nachgeschlagen werden.

1let dropDownEntries = [
                           "Linear increase in pressure",
                           "Uniform pressure distribution",
                           "Linear increase of line loads",
                           "Uniform line loads"
                          ];
2let modCriterion = promptSelect("Select modification criterion for 3d loaddistribution", dropDownEntries);

3switch (modCriterion) {
        case "Linear increase in pressure":   modCriterion = "0"; break;
        case "Uniform pressure distribution": modCriterion = "1"; break;
        case "Linear increase of line loads": modCriterion = "2"; break;
        case "Uniform line loads":            modCriterion = "3"; break;
        default: break;
    };

4setAttr("modification_criterion_load_distribution_3d", 1, modCriterion, EDAT);

Beispiel 1 Datei model.wbpz in das Verzeichnis C:\temp exportieren.

exportModel("C:\\temp\\model.wbpz");

Beispiel 2 Modell im REXS-Format (Version 1.3) exportieren

1var options = {DataClass: "RDAT", Version: 1.3};
2exportModel("C:\\temp\\model.rexs", options);

Beispiel 1 GDE-Datei exportieren

let fileName = "C:\\temp\\testGDE.xml";
let gearId = "8";
let exportOptions = {GdeVersion : "3.4", DatumnFaceIsLargerUSide: false, ExportConfig: "GDE Export Config 1"};

try {let returnCode = exportGdeFile(fileName, gearId, exportOptions);
    if (returnCode==1)
        println("GDE Export successful");}
catch (exception_text) {
    alert(exception_text);
}

Beispiel 1 Komplettes Getriebe als STEP-Datei exportieren

let filepath = "c:/output/cadmodel.step";
let options = {"CompIds": [1],
               "CADFormat": "STEP"
              };
exportCAD(filepath, options);

Beispiel 2 Alle Wellen und Zahnräder eines Getriebemodells als IGES-Datei exportieren

let filepath = "c:/output/cadmodel.iges";
let gearIds = getCompByType("gear");
let shaftIds = getCompByType("shaft");
let componentsToExport = gearIds.concat(shaftIds);
let options = {"CompIds": componentsToExport,
               "CADFormat": "IGES"
              };
exportCAD(filepath, options);

Beispiel Stirnrad inklusive Verzahnungsmodifikationen exportieren

let filepath = "c:/output/cadmodel.step";
let gearId = [6];
let options = {"CompId": gearId,
               "CADFormat": "STEP",
               "NumberOfSupportingPointsWidth": 20
              };
exportCADGear(filepath, options);

Beispiel 1 Komplettes Getriebe als Bilddatei exportieren

let filepath = "c:/output/transmission.jpg";
let options = {"CompIds": [1],
               "orientation" : "ISO",
               "size": "SMALL",
               "showDeformation": true
              };
exportImage(filepath, options);

Beispiel 2 Alle Wellen und Zahnräder eines Getriebemodells als Bilddatei exportieren

let filepath = "c:/output/shafts_and_gears.jpg";
let gearIds  = getCompByType("gear");
let shaftIds = getCompByType("shaft");
let componentsToExport = gearIds.concat(shaftIds);
let options = {"CompIds": componentsToExport,
               "orientation" : "ISO",
               "size": "LARGE",
               "showDeformation": false
              };
exportImage(filepath, options);

Beispiel 1 Textdatei einlesen und auf der Scripting-Konsole ausgeben.

1var path = "c:\\textfile.txt";
2var text = readFile(path);

3for (i = 0; i < text.length; i++){
4    println(text[i]);
5    println(parseFloat(text[i])+ parseFloat(text[i]));
     }

Beispiel 1 Textdatei als String einlesen

1var path = "c:\\textfile.txt";
2var text = readFileAsString(path);

Beispiel Textdatei erstellen und weitere Texte anhängen.

1var path = "C:\\temp\\test.txt";
2writeToFile(path, "Part 1\n", "c", "UTF-8");
3writeToFile(path, "Part 2\n", "a", "UTF-8");
4writeToFile(path, "Part 3",   "c", "UTF-8");

Beispiel 1 Modelldatei speichern

saveModel();

Beispiel 1 Externe Scripte einbinden

1#include "*";
2#include "folder\\*";
3#include "folder\\script.wbjs";
4#include "c:\\scripting\\folder\\script.wbjs"

Beispiel 1 Textdatei in einem Unterverzeichnis des Modellverzeichnisses schreiben.

1let modelpath = getModelProperty("FOLDER");
2let modelname = getModelProperty("MODEL_NAME");
3let filepath = modelpath + "new_directory/textfile.txt";
4writeToFile(filepath, modelname, "c", "UTF-8");

Beispiel Verzeichniss für Reportvorlagen und Ausgabeverzeichnis abfragen und Ergebnisreport erzeugen.

1let reportTemplateDirectory = getDirectory("report_templates");
2let templateFile = reportTemplateDirectory +"\\myReportTemplate.wbrep";

3let outputDirectory = getDirectory("reports");
4let outputFile = outputDirectory+"\\report.html";

5generateReport(templateFile, outputFile);

6println("Report was saved here: "+outputFile);
