Kegelradgeometrieauslegung nach ISO 23509

In diesem Tutorial wird gezeigt, wie Sie die Geometrie einer Kegelradstufe nach ISO 23509 vorauslegen können. Nach der Geometrieauslegung enthält diese Kegelradstufe alle notwendigen geometrischen Informationen, die für Standardberechnungen und die erweiterten örtlichen Verzahnungsberechnungen notwendig sind. Nach Abschluss der Berechnung können die Maschineneinstellungen (Standard.KGD) exportiert werden.

  1. Erstellen Sie ein neues Model 010_new_model.png (Projekt → Neu)

  2. Kegelradstufe einfügen

    Fügen Sie im Modellbaum per Rechtsklick auf die Getriebeeinheit eine neue Komponente vom Typ Kegelradstufe ein.

  3. Verzahnungsdaten eingeben

    Geben Sie im Wizard die Verzahnungsdaten gemäß Bild ein.

  4. Angaben zur Grundgeometrie

    Selektieren sie im Modellbaum die Kegelradstufe und wählen Sie danach unter Berechnungen -> Einzelkomponentenberechnungen -> Geometrieauslegung nach ISO 23509 (2016). Im Editor befinden sich jetzt drei Tabs für die Dateneingabe. Beginnen Sie im Tab "Grundgeometriedaten" und geben Sie die Parameter gemäß Bild ein.


    Tipp

    Weitere Information zur den verschiedenen Auslegungsmethoden finden Sie in der Hilfe zum Attributhelp16.png für das Attribut "Berechnungsmethode der ISO 23509 (2016)" im Tab Grundgeometrie.

    Die Eingabe des “Messerkopfradius” rC0 kann als Nutzereingabe oder durch Auswahl eines Standardmesserkopfes erfolgen. Eine nähere Beschreibung ist in der Hilfe zum Attribut zu finden.

  5. Angaben zum Zahnprofil

    Wechseln Sie im Editor auf den Tab "Zahnprofil" und geben Sie die Parameter gemäß Bild ein.

  6. Angaben zur Mikrogeometrie

    Wechseln Sie im Editor auf den Tab "Mikrogeometrie" und geben Sie die Parameter gemäß Bild ein. Hier können Sie "Vorschlagswerte für Balligkeiten anzeigen" aktivieren und danach die gewünschte Wärmebehandlung und Einsatzbedingung einstellen. Für die Breitenballigkeit und nach Eingabe des Messermoduls auch für die Höhenballigkeit, werden die entsprechenden Vorschlagswerte als Intervall bzw. Standardwert zur Orientierung angezeigt.

  7. Berechnung starten

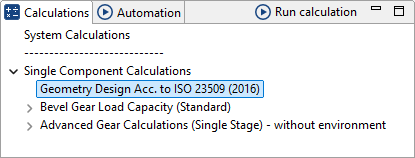

    Um die Vorauslegungsberechnung zu starten, selektieren Sie im Modellbaum die Kegelradstufe und klicken Sie doppelt auf "Geometrieauslegung nach ISO 23509 (2016)" im Fenster Berechnungen.

  8. Ergebnisse

    Im Editor auf dem Tab "Grundgeometrie" können Sie sehen, dass die Werte "Mittlere Schrägungswinkel" und "Zahnbreite" berechnet wurden.

    Hinweis

    Per Rechtsklick auf die Kegelradstufe -> "Standard.KGD exportieren" können die Maschineneinstelldaten exportiert werden.


    In der 3D-Ansicht 3d_export.png kann die jetzt berechnete Geometrie angezeigt werden. Klicken Sie hierfür auf "Präzise Geometrie anzeigen" im Rechtsklickmenü der 3D-Ansicht.
